Пассажирские платформы
Страница 1

Пассажирские платформы вокзалов предназначены для кратковременного ожидания поездов, посадки и высадки пассажиров, а также (в необходимых случаях по местным условиям для производства почтово-багажных операций. Выбор типа платформ должен быть функционально и технико-экономически обоснован в проекте.

Платформы проектируются в зависимости от типа вокзала, его расчетной вместимости, архитектурно-планировочной композиции, скорости движения поездов. Пассажирские платформы в зависимости от типа вокзала и расположения относительно железнодорожных путей в плане бывают боковыми (береговыми), островными, тупиковыми и лобовыми (распределительными), последние объединяют несколько тупиковых платформ (Рис. 1.2).

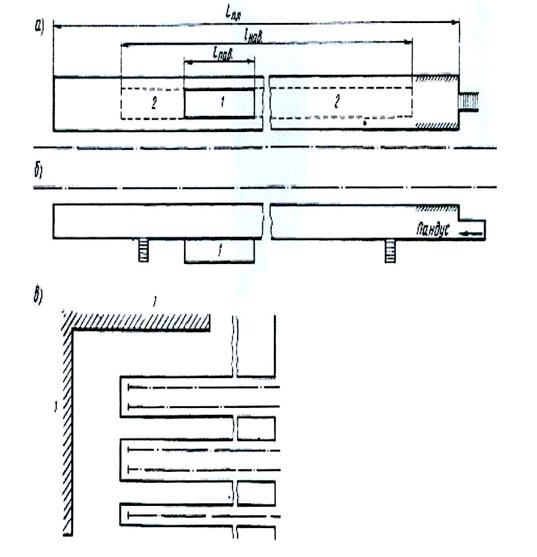

Пассажирские железнодорожные платформы

Рис. 1.2.

а - островная; б - боковая (береговая); в - лобовая (распределительная) и тупиковая; 1 - пассажирское здание; 2 - навес над платформой

На крупных вокзалах платформы специализируют по прибытию и отправлению дальних и пригородных поездов.

Платформы в зависимости от высоты пола над уровнем верха головки рельса подразделяют на высокие и низкие; Высокие платформы следует проектировать, как правило, на крупных и крупнейших вокзалах, а также на вокзалах электрифицированных железных дорог с интенсивным пригородным движением; низкие платформы преимущественно на средних и малых вокзалах (рис. 1.3).

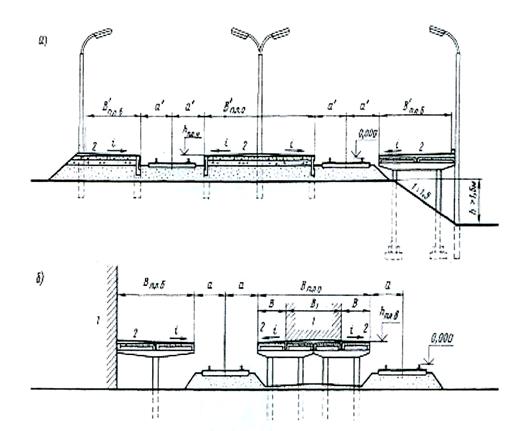

Платформы в зависимости от высоты пола над уровнем верха головки рельса

Рис. 1.3.

а - низкая; б - высокая; 1 - пассажирское здание; 2 - платформа;

Высокие платформы, расположенные у путей, где предусматривается техническое обслуживание вагонов пассажирских поездов, должны иметь конструкцию и очертания, обеспечивающие проход под ними персонала, производящего двухсторонний осмотр и ремонт ходовых частей вагонов, стоящих у платформы. Опоры высоких пассажирских платформ следует располагать на расстоянии не менее 2120 мм от оси пути.

Ширину пассажирских платформ следует устанавливать в зависимости от интенсивности и характера потоков пассажиров, скоростей движения поездов, числа и расположения выходов с платформы и размеров устройств, размещаемых на ней (лестницы, эскалаторы, павильоны, опоры освещения, лифты и т.п.).

При наличии у пассажирского здания входа со стороны торца, платформа бокового типа должна быть увеличена (с полевой стороны) на ширину здания на протяжении не менее 6 м от этого входа.

На станциях, где возможен безостановочный пропуск поездов со скоростями свыше 140 км/ч по пути смежному с платформой, ее ширина должна обеспечить возможность безопасного нахождения на ней пассажиров (на расстоянии не менее 3,0 м от края платформы).

Вдоль платформы на расстоянии 0,75 м от ее края и, дополнительно, на расстоянии не менее 2,0 м при скоростях движения свыше 140 км/ч следует наносить сплошную или пунктирную линию (полосу) безопасности из прочного, морозостойкого, контрастного по цвету покрытия платформы материала. Для обеспечения безопасности пассажиров на станциях, где предусматривается безостановочное движение пассажирских поездов со скоростями свыше 140 км/ч должны предусматриваться дополнительные меры, например, устройство перил (на расстоянии не менее 3,0 м от края платформы) по продольной оси островной платформы (с разрывами для проходов), устройство сигнализации, оповещающей о подходе скоростных поездов.

У высоких платформ (при отсутствии переходов в разных уровнях) следует предусматривать торцевые сходы, а у боковых платформ также и сходы в полевую сторону (в сторону населенного пункта). Для платформ, обслуживающих поезда с багажными и почтовыми вагонами, надлежит предусматривать возможность передвижения тележек между промежуточными (островными) платформами и пассажирским зданием.
