Проверка технического состояния полуоси
Страница 1

Инфо » Устройство и принцип действия заднего моста автомобиля ВАЗ–2107 » Проверка технического состояния полуоси

Проверяю техническое состояние деталей, входящих в комплект полуоси, и удостоверяюсь в том, что:

— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, произвожу замену подшипника;

— запорное кольцо и подшипник не получили никакого смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо заменяю;

— пластина крепления подшипника и маслоотражатель не имеют повреждений;

— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм.

Проверка контакта рабочей поверхности зубьев шестерен главной передачи

Для окончательной проверки на стенде качества зацепления шестерен главной передачи:

— устанавливаю отрегулированный редуктор на стенд и произвожу смазку рабочих поверхностей зубьев ведомой шестерни тонким слоем свинцовой окиси;

— запускаю стенд; рычагами стенда притормаживаю вращение установленных полуосей, чтобы под нагрузкой на поверхностях зубьев ведомой шестерни остались следы контакта с зубьями ведущей шестерни;

— изменяю направление вращения стенда и, притормаживая, получаю следы контакта на другой стороне зубьев ведомой шестерни, что соответствует движению автомобиля назад.

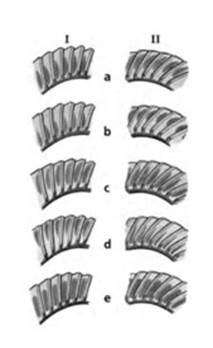

Рисунок 4.5 - Расположение пятна контакта в зацеплении шестерен главной передачи: I — сторона переднего хода; II — сторона заднего хода; а и в — неправильный контакт в зацеплении шестерен: отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца; c и d — неправильный контакт: передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца; е – правильный контакт в зацеплении шестерен.

Зацепление считается нормальным, если на обеих сторонах зубьев ведомой шестерни пятно контакта будет равномерно расположено ближе к узкому торцу зуба, занимая две трети его длины и не выходя на вершину и основание зуба.

Случаи неправильного расхождения пятна контакта на рабочей поверхности зуба указаны на рисунке 4.5 (а, в, с, d). Для регулировки правильного положения ведущей шестерни с заменой кольца необходима разборка узла.

Проверка технического состояния заднего тормозного механизма

Внимательно проверяю, нет ли на колодках повреждений или деформаций. Проверяю упругость стяжных пружин как верхних, так и нижних; при необходимости заменяю их новыми. Пружины не должны иметь остаточных деформаций при растяжении усилием 343 Н (35 кгс) нижних пружин и 411 Н (42 кгс) — верхних. Проверяю чистоту накладок, если обнаружены грязь или следы смазки, накладки тщательно очищаю металлической щеткой и промываю уайт-спиритом, кроме того, проверяю, нет ли утечки смазки или масла внутри барабана; неисправности устраняю. Колодки заменяю новыми, если толщина накладок стала менее 1,5–2 мм.

Тормозные барабаны. Визуально проверяю состояние тормозных барабанов. Если на рабочей поверхности имеются глубокие риски или чрезмерная овальность, необходимо провести расточку барабанов на станке. Затем на токарном станке абразивными мелкозернистыми брусками прошлифовать барабаны. Это увеличивает долговечность накладок и улучшает равномерность и эффективность торможения.

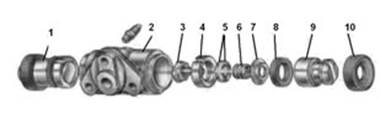

Рисунок 4.6 - Детали колесного цилиндра: 1 — поршень в сборе; 2 — корпус цилиндра; 3 — упорный винт; 4 — упорное кольцо; 5 — сухари; 6 — пружина; 7 — опорная чашка; 8 — уплотнитель; 9 — поршень; 10 — защитный колпачок.

Колесные цилиндры. Необходимо проверить чистоту рабочих поверхностей цилиндра, поршней и упорных колец. Поверхности должны быть совершенно гладкими, без шероховатостей, чтобы не происходило утечки жидкости и преждевременного износа уплотнителей и поршней. Дефекты на зеркале цилиндра устраняю притиркой или шлифовкой. Однако увеличение внутреннего диаметра цилиндра не допускается.
