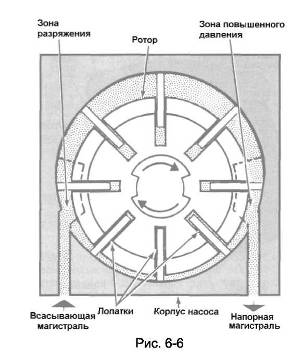

Типичный лопастной насос состоит из ротора, лопаток и корпуса (рис.6-6). Ротор имеет радиальные прорези, куда устанавливаются лопатки насоса. При вращении ротора лопатки могут свободно скользить в его прорезях.

Ротор приводится во вращение двигателем через корпус гидротрансформатора. Вращение ротора вызывает действие на лопатки центробежной силы, которая прижимает их к цилиндрической поверхности корпуса. Таким образом, между лопатками формируется насосная камера.

Ротор размещен в цилиндрическом отверстии корпуса насоса с некоторым эксцентриситетом, поэтому нижняя часть ротора расположена ближе к цилиндрической поверхности корпуса насоса (рис.6-6), а верхняя часть - дальше. При выходе лопаток из зоны, где ротор расположен ближе к корпусу насоса, в насосной камере возникает разряжение. В результате ATF из поддона под действием атмосферного давления выталкивается в напорную магистраль. При дальнейшем повороте ротора, после прохождения точки максимального удаления ротора от цилиндрической поверхности корпуса, насосная камера начинает уменьшаться. Давление жидкости в ней увеличивается, и далее ATF под давлением попадает в напорную магистраль.

Таким образом, чем больше эксцентриситет ротора по отношению к цилиндру корпуса насоса, тем выше производительность насоса. Очевидно, что в случае нулевого эксцентриситета производительность насоса будет также нулевой.

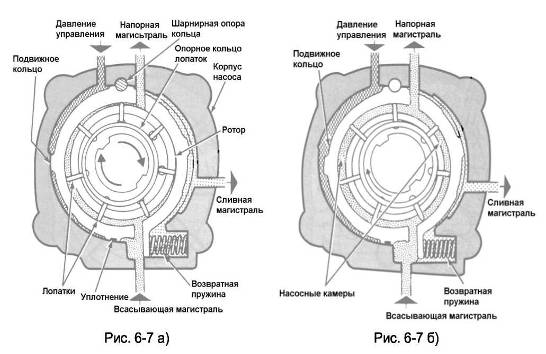

В автоматических коробках передач используются усовершенствованные версии лопастных насосов, обеспечивающие переменную производительностью при постоянной частоте вращения двигателя. В отличие от лопастного насоса постоянной производительности здесь в корпус насоса установлено подвижное кольцо, внутри которого и размещается ротор с лопатками (рис.6-7).

Подвижное кольцо имеет одну шарнирную опору, относительно которой оно может поворачиваться, и изменять, таким образом, положение относительно ротора. Это обстоятельство дает возможность увеличивать или уменьшать эксцентриситет между подвижным кольцом и ротором, и, следовательно, соответствующим образом изменять производительность насоса.

Внутри ротора находится опорное кольцо лопаток, которое ограничивает перемещение лопаток внутрь ротора (рис.6-7). Кроме того, оно обеспечивает прижатие лопаток к цилиндрической поверхности подвижного кольца в тех случаях, когда частота вращения ротора мала и центробежной силы не достаточно для того, чтобы обеспечить должную герметичность между торцами лопаток и цилиндрической поверхностью подвижного кольца.

Если двигатель не работает, то подвижное кольцо за счет действия возвратной пружины находится в крайнем левом положении (рис.6-7а). В таком положении эксцентриситет между подвижным кольцом и ротором имеет самую большую величину, что обеспечивает максимальную производительность насоса, необходимую для запитывания всей гидросистемы трансмиссионной жидкостью во время запуска двигателя.

После запуска двигателя лопастной насос переменной производительности работает точно так же, как и простой лопастной насос.

Большинство эксплуатационных режимов движения автомобиля не требуют от насоса максимальной производительности, поэтому логично на таких режимах уменьшать объём ATF, подаваемой насосом в гидросистему АКПП. Для этого, обычно, в пространство между корпусом насоса и подвижным кольцом подают управляющее давление (рис.6-7), таким образом, чтобы сила давления переместила подвижное кольцо в сторону уменьшения эксцентриситета. Уменьшение эксцентриситета между подвижным кольцом и ротором приводит к снижению производительности насоса и, следовательно, снижает потребную мощность на привод насоса. Насос будет иметь минимальную производительность, когда подвижное кольцо при повороте относительно шарнирной опоры займет крайнее правое положение. В случае снижения давления управления, подвижное кольцо под действием возвратной пружины начинает перемещаться в обратном направлении, увеличивая тем самым величину эксцентриситета и производительность насоса.
