Коленчатый вал предназначен для восприятия усилий от поршня через шатуны и преобразует их в крутящий момент , который затем передается через маховик на трансмиссию.

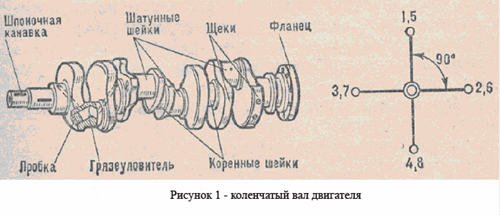

Общий вид коленчатого вала ЗИЛ-130 приведен в рисунок 1.2
Рисунок 1.2 Коленчатый вал ЗИЛ-130
Рисунок коленчатого вала с указанием габаритных, присоединительных, технологических размеров представлены в приложении А, рисунок А1. Основные неисправности коленчатого вала и способы их устранения приведены в таблицу 1.1
Таблица 1.1 - Неисправности коленчатого вала , имеющие отношение к рассматриваемому техническому воздействию, и способы их устранения.
|
№ п/п |
Неисправность |
Способ устранения |
|
1 |
Износ коренных и шатунных шеек |
Произвести деффектовку коренных и шатунных шеек, промыть масляные каналы |
|
2 |
Наличие задиров на рабочих поверхностях вкладышей, шатунных и коренных шейках |
Произвести шлифовку шатунных и коренных шеек, заменить вкладыши, промыть масляные каналы и грязеуловители |
|
3 |
Биение вала |
Произвести деффектовку коренных и шатунных шеек, промыть масляные каналы |
Технологическая последовательность работ над коленчатым валом.
1. Залить в ванну 200 л. керосина или дизельного топлива;
2. Уложить коленчатый вал на подставку моечной ванны;
3. Соединить промывочные устройства с полостями центробежной очистки масла;
4. Включить насос;
5. Осуществлять промывку масляных каналов в течении 10-12 мин.
По итогам информационно-патентного поиска составлена таблица 2.1
Таблица 2.1 – Результаты поиска информации по аналогам изделия
|
Наименование источника |
Выявленный аналог |
Общие признаки с заданием |
Отличительные от задания признаки |
|
Шахнес М.М. Оборудование для ремонта автомобилей: Справочник / Под ред. М.М. Шахнеса. – М.: Транспорт, 1978. – 384 с. |
Модель ОМ-3600 |
Промывка масляных каналов |
Возможность промывки масляных каналов блока цилиндров, а так же наружной мойки блоков цилиндров и коленчатых валов |
|
Модель 180 |
Промывка масляных каналов |
Предназначена для промывки масляных каналов только блоков цилиндров | |
|
Модель 107 |
Промывка масляных каналов |
Аналогичная установка, модели ОМ-3600 разработана ЦОКТ ТБ госнити для очистки масляных каналов блоков цилиндров и коленчатых валов автомобиле ГАЗ-53 и ЗИЛ-130, установка модели 180 разработана АКТБ для промывки масляных каналов двигателей ЗИЛ-130.
