Технические условия на контроль, сортировку и восстановление коленчатых валов и противовесов

Инфо » Технология технического осмотра и ремонта автомобиля КамАЗ-5460 с восстановлением коленчатого вала » Технические условия на контроль, сортировку и восстановление коленчатых валов и противовесов

Дефектация, восстановление коленчатых валов и контроль их после восстановления осуществляются на основании технических условий. Технические условия на контроль, сортировку и восстановление коленчатого вала представлены в табл. 3, а противовесов — в табл. 4.

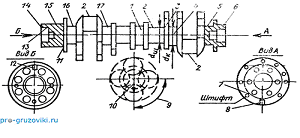

Рисунок 7. Деталь № 740.1005020

Материал: сталь 42ХМФА-Ш

Твердость шеек: HRC 60

Рисунок 8. Деталь № 740.1005026

Материал: Сталь 35

Твердость противовеса: НВ 167—212

Таблица 3.

Таблица 4.
