Автобетоносмесители на базе автомобиля КрАЗ

Инфо » Принцип работы автобетоносмесителей » Автобетоносмесители на базе автомобиля КрАЗ

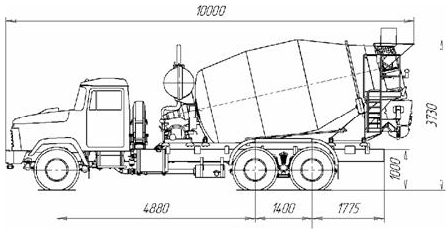

Рисунок 13 - Автобетоносмеситель 9DA на шасси КрАЗ 65053 (с приводом от автономного двигателя)

Характеристика

Ед. изм.

Значение

Максимальный объем перевозимой бетонной смеси

м3

9

Максимальная масса перевозимой бетонной смеси (с полным баком для воды)

кг

14000

Масса снаряженного АБС

кг

14500

Полная масса АБС, в том числе:

кг

29500

-нагрузка на переднюю ось (оси)

кг

6000

-нагрузка на заднюю ось (тележку)

кг

23500

Емкость бака для воды

л

1000

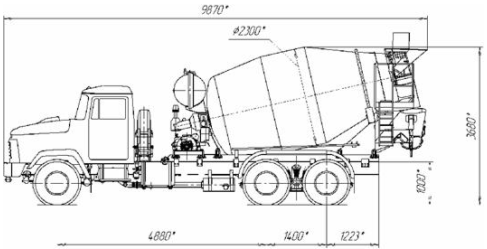

Рисунок 14 - Автобетоносмеситель 8DA на шасси КрАЗ 65053 (с приводом от автономного двигателя)

арактеристика

Ед. изм.

Значение

Максимальный объем перевозимой бетонной смеси

м3

8

Максимальная масса перевозимой бетонной смеси (с полным баком для воды)

кг

14200

Масса снаряженного АБС

кг

14300

Полная масса АБС, в том числе:

кг

29500

-нагрузка на переднюю ось (оси)

кг

6000

-нагрузка на заднюю ось (тележку)

кг

23500

Емкость бака для воды

л

1000
