Обзор систем измерения параметров контактного провода
Страница 1

Диагностикой параметров контактной подвески электрифицированных железных дорог занимаются во всех странах, имеющих такие дороги. Понимание важности проблемы дает довольно большое количество способов ее решений. Рассмотрим несколько зарубежных аналогов измерения параметров контактного провода.

Одним из лидеров – производителей средств диагностики является фирма Gamma Technology. Диагностическая система этой фирмы представляет собой аппаратуру, установленную на специальном вагоне и следящую за многими параметрами. Интересующие нас параметры: высота подвеса и смещение от оси пути контактного провода измеряет лазерная система, установленная на крыше вагона (рис.1.1). Она представляет собой систему из шести лазеров, подвижной системы зеркал и шести телевизионных камер. Система лазеров излучает световой пучок под углом 45 градусов. Система зеркал имеет некоторую механическую свободу и механически следит за положением провода.

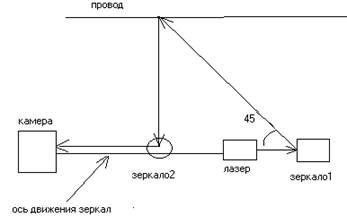

Рисунок 1.1

Таким образом, за счет механической свободы устройство постоянно держит провод в поле зрения телевизионных камер. Это показано на рисунке 1.2, при несколько опущенном относительно первого положения положении провода.

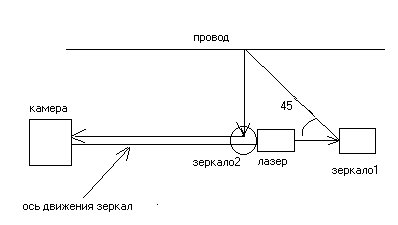

Рисунок 1.2

Пучок лазера испускается его источником, попадает на зеркало 1, под углом 45 градусов отражается от него, попадает на провод. Изображение освещенного провода попадает на зеркало 2. С зеркала 2 изображение попадает на камеру. Таких систем всего шесть, расположенных рядом друг с другом.

Для наблюдения за объектом в приборе фирмы Gamma Technology используются матричные камеры. Этим добиваются большой разрешающей способности прибора. Для освещения прибора используется лазерная подсветка, за счет которой световой пучок распределяется равномерно. Однако прибор фирмы Gamma Technology имеет большие габариты. Для его размещения требуется как минимум 1,5 м длины на крыше вагона (диапазон изменения высота подвеса контактного провода).

Прибор фирмы Gamma Technology работает при температурах от -10оС до +40оС, что в условиях нашего климата является явно недостаточным. Наличие подвижных частей в приборе Gamma Technology может привести к неработоспособности прибора при понижении температуры, указанной в условиях эксплуатации. Произойти это может по разным причинам. Одной из таких причин являются, например, обледенения подвижной системы зеркал.

Еще одним достижением в области диагностики параметров контактного провода является разработка сети железных дорог Германии (DBAG). DBAG начали применять бесконтактную измерительную систему с 1982 года, которая обеспечивала надежное измерение положения контактного провода с точностью не менее 10мм при скорости свыше 80 км/час. На первом этапе систему можно было применять только в ночное время. В 1996 году ее доработали, что позволило использовать ее при дневном освещении. В 2000 году FTZ расширил возможности системы, применив камеру с 8192 элементов разрешения на строку, что позволило повысить разрешающую способность.

Положение провода определяются триангуляционным методом. Он заключается в том, что строится треугольник, где основанием служит расстояние между реперными точками, а в вершине находится искомый объект. Для этого использованы четыре строчные камеры с высоким разрешением, которые вместе с прожекторами размещены на жесткой несущей балке, образуя модуль, в готовом виде монтируемый на крыше измерительного вагона, электропоезда или локомотива.
