Скоростной регулятор золотникового типа и приводом от ведомого вала АКПП
Страница 1

Инфо » Гидравлические системы АКПП » Скоростной регулятор золотникового типа и приводом от ведомого вала АКПП

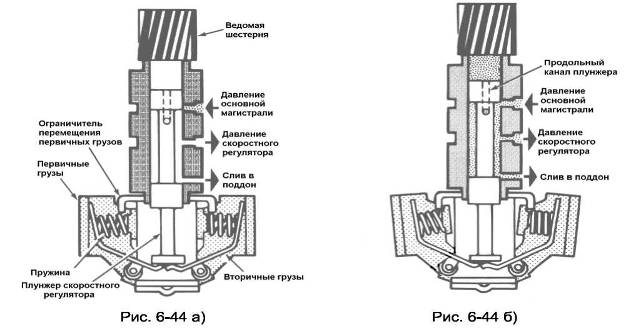

Скоростной регулятор золотникового типа состоит из клапана, двух типов грузов (первичного и вторичного) и пружин (рис.6-44). В начальный момент, когда автомобиль стоит на месте, скоростной регулятор, соединенный с помощью зубчатого зацепления с ведомым валом коробки передач, также неподвижен. Поэтому клапан скоростного регулятора под действием собственного веса находится в крайнем нижнем положении. При таком положении верхний поясок

клапана перекрывает отверстие, соединяющее регулятор с основной магистралью, а нижний поясок открывает сливную магистраль (рис.6-44а). В результате давление на выходе из скоростного регулятора равно нулю.

При движении автомобиля, скоростной регулятор вращаться с угловой скоростью, пропорциональной угловой скорости ведомого или промежуточного вала АКПП. При определенной скорости транспортного средства под действием центробежной силы грузы скоростного регулятора начинают расходиться и, преодолевая силу тяжести клапана, перемещают его вверх. Такое перемещение клапана приводит к открытию отверстия основной магистрали и закрытию отверстия сливного канала (рис.6-44б). В результате ATF из основной магистрали начинает поступать в канал формирования давления скоростного регулятора. Кроме того, по радиальному и осевому отверстиям трансмиссионная жидкость поступает в полость между корпусом скоростного регулятора и верхним торцом клапана (рис.6-44б). Давление жидкости на этот торец клапана создает силу, которая совместно с силой тяжести клапана противодействует центробежной силе, возникающей в грузах. При достижении определенного значения давления сумма сил, действующих на верхний торец клапана, станет больше центробежной силы грузов, и клапан начнет перемещаться вниз, перекрывая отверстие основной магистрали и открывая одновременно сливной канал. При этом давление скоростного регулятора начнет уменьшаться, что приведет уменьшению силы давления на верхний торец клапана. В какой-то момент действие центробежной силы опять станет больше силы веса и давления, и клапан вновь начнет подниматься. Так происходит формирование давления скоростного регулятора. В случае увеличения скорости движения автомобиля для того, чтобы клапан стал опускаться вниз, потребуется, очевидно, более высокое давление скоростного регулятора. В конечном счете, при определенной скорости автомобиля вес клапана регулятора совместно с давлением, действующим на верхний торец клапана, не смогут уравновесить центробежную силу грузов. В этом случае отверстие основной магистрали полностью откроется, и давление скоростного регулятора станет равным давлению в основной магистрали. При уменьшении скорости автомобиля уменьшится и центробежная сила, действующая на грузы скоростного регулятора, и, следовательно, должно уменьшиться давление скоростного регулятора.

Система грузов скоростного регулятора состоит из двух ступеней (первичной и вторичной) и двух пружин. Такое устройство регулятора позволяет получить зависимость давления скоростного регулятора (р) от скорости движения автомобиля (V) близкую к линейной (рис.6-45).

На первом этапе первичные (более тяжелые) и вторичные (легкие) грузы действуют на клапан скоростного регулятора совместно. Пружины удерживают вторичные грузы относительно первичных. Конструкция выполнена таким образом, что более легкие грузы через рычаги действуют непосредственно на клапан скоростного регулятора. При этом грузы двигаются совместно.

Страницы: 1 2
