Интервал скрещения – это минимальное время от момента прибытия или проследования поезда через раздельный пункт до момента отправления на этот же перегон поезда встречного направления.

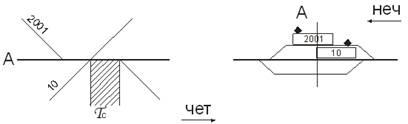

Рисунок 2 – Графическое изображение и схема расположения поездов

График 2 – Интервал скрещения

Операции

Время, мин

На опер.

0 1

Контроль ДСП А проследования поезда №10

0,2

Подача ДСП А блокировочного сигнала проследования поезда №10

0,1

Переговоры ДСП о движении поездов

0,2

Приготовление маршрута отправления № 2001

0,1

Открытие выходного светофора поезду № 2001

0,05

Восприятие сигнала выходного светофора ТЧМ поезда №2001

0,05

Продолжительность интервала

1

Общее значение интервала скрещения составляет 1 минута.
