Устройство машины
Страница 1

Бульдозер-рыхлитель характеризуется тем, что на тракторы, оборудованные бульдозером с неповоротным или поворотным отвалом, сзади навешивают гидравлический однозубый или многозубый рыхлитель. К заднему мосту базового трактора крепят на шпильках опорную раму, на которой внизу шарнирно установлена рама, а вверху – тяга. К тягам шарнирно прикреплена рабочая балка так, что образуется параллелограммный четырехзвенник.

По диагонали четырехзвенника установлены гидроцилиндры. В рабочей балке закреплен зуб прямоугольного сечения, на конце которого установлен быстросъемный наконечник.

Выдвигая шток гидроцилиндра, поднимают рабочую балку и зуб в верхнее положение, втягивая шток – заглубляют рыхлитель в грунт. Благодаря параллелограммному четырехзвеннику, зуб перемещается при подъеме по траектории, близкой к вертикали. На тяжелых бульдозерах-рыхлителях применяют рыхлители, у которых вместо верхней тяги устанавливают гидроцилиндры, обеспечивающие угловые перемещения рабочей балки и зуба для получения больших разрушающих усилий машин.

Бульдозер-погрузчик агрегатируют с колесным трактором или шасси. На базовом тракторе неподвижно закреплена рама, представляющая собой две вертикальные наружные стойки, жестко соединенные между собой. К раме шарнирно подвешивают стрелу. Одна сторона стрелы поднимается и опускается в вертикальной плоскости двумя гидроцилиндрами. На противоположном конце стрелы на двух шарнирах прикреплена рамка, которая поворачивается относительно стрелы двумя гидроцилиндрами. К рамке крепят бульдозерный отвал, погрузочный ковш или другие виды сменного рабочего положения.

У бульдозера-рыхлителя рабочий цикл складывается из циклов работы бульдозера и рыхлителя.

В начале участка движения рыхлителя передним ходом стойка с зубом опускается в прочный грунт на определенную глубину t. Машина во время движения вперед со скоростью Vp рыхлит грунт зубом. При подходе к концу разрыхляемого участка рыхлитель углубляется из грунта и машина останавливается. Затем включается задняя передача, бульдозер-рыхлитель со скоростью откатывается в исходное положение и смещается в сторону на некоторую величину, называемую шагом движения. После этого операция повторяется.

У бульдозера-погрузчика цикл работы зависит от типа устанавливаемого рабочего оборудования. При оборудовании погрузочным ковшом бульдозер-погрузчик, перемещаясь со скоростью Vp, внедряет рабочий орган в штабель материала и одновременно поворачивает ковш в сторону базовой машины до момента наполнения. Затем машина отходит назад со скоростью Vo, и в это же время поднимает ковш на высоту, необходимую для разгрузки. После этого транспортное средство подходит поперек движения бульдозера-погрузчика и он, перемещаясь вперед, приближается к транспортному средству и поворачивает ковш для разгрузки материала. Далее бульдозер-погрузчик отходит на некоторое расстояние назад, опускает ковш и поворачивает его для внедрения в штабель. Последняя операция – подход машины к штабелю на расстояние L, после чего цикл повторяется.

Операции, выполняемые машиной с грузом в ковше, называют рабочим ходом; движение бульдозера-погрузчика с порожним ковшом – холостым ходом.

Аналогичные операции происходят при работе машины с грузоподъемными крюком, вилами, но вместо штабеля насыпного материала перемещают штучные грузы, разгружаемые в транспортные средства или на место установки (например, склад).

1.1 – Бульдозеры и их разновидности

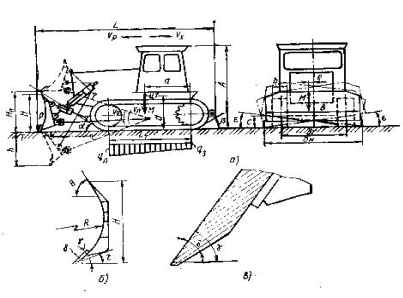

У неповоротного бульдозера ДЗ 110 А (рис.1.2) отвал 1 крепится посредством универсальных шарниров 8 к толкающему устройству в виде двух брусьев 7 коробчатого сечения, задние концы которых соединены с помощью упряжных шарниров 6 с балками 5 ходовою устройства базового трактора 4. Шарниры позволяют толкающим брусьям поворачиваться в вертикальной и горизонтальной плоскостях при перекосе отвала.

Подъем и опускание отвала осуществляются с помощью двух гидроцилиндров двойного действия 3, штоки которых шарнирно прикреплены к отвалу через кронштейны. Отвал в рабочем положении удерживают гидрораскос 2 и винтовой жесткий раскос 10, которые установлены в плоскостях соответственно левого и правого толкающих брусьев. Нагрузка между толкающими брусьями равномерно распределяется механизмом 9 компенсации перекоса, обеспечивающим устойчивость отвала в горизонтальной плоскости.

Страницы: 1 2
