Силы, действующие на колено коленчатого вала

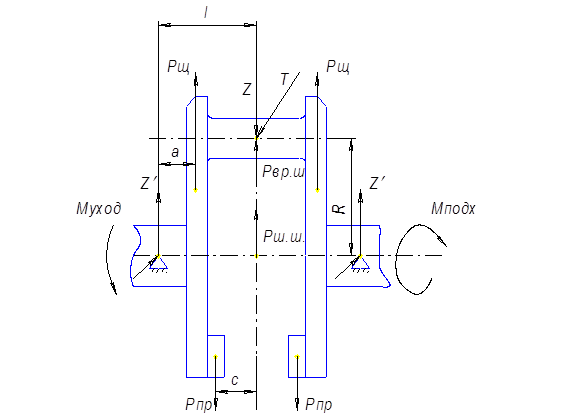

При работе двигателя колено вала нагружается следующими силами и моментами (рисунок 6.1):

1) В плоскости колена действует сила Z, которая является составляющей силы давления газов и сил инерции поступательно-движущихся масс;

2) Перпендикулярно к плоскости колена действует сила Т. Эта сила также является составляющей силы давления газов и сил инерции поступательно-движущихся масс;

3) В плоскости колена действует сила инерции от вращающихся масс шатуна: РВР.Ш.=Мвр RЦМω2;

Тогда ; .

4) В плоскости колена действует сила инерции от массы шатунной шейки

5) В плоскости колена действуют силы инерции от масс щек

.

6) В плоскости колена действуют силы инерции противовесов

.

7) От сил, действующих в плоскости колена, на опорах колена возникают реакции , действующие в плоскости колена.

В случае симметричного колена из условий равновесия:

,

8) От силы Т на опорах колена возникают реакции , действующие перпендикулярно к плоскости колена. В случае симметричного колена .

Силы Т, Z, реакции и переменны по величине и направлению и меняются в зависимости от угла поворота колена.
