Система выпуска отработавших газов

Инфо » Описание судового дизеля ДКРН 80/70 » Система выпуска отработавших газов

В нашем двигателе на процессы выпуска отработавших газов и наполнения цилиндра воздухом отводится всего 130—150° ПКВ. Это обстоя­тельство создает трудности для хорошей очистки цилиндров от отработавших газов и наполнения его свежим зарядом воздуха. Кроме того, в двухтактных ДВС отработавшие газы из цилиндра: выталкиваются не поршнем, а продувочным воздухом, при этом не­избежно частичное перемешивание воздуха с газами.

Процессы выпуска отработавших газов и наполнения цилиндра свежим зарядом в двухтактных двигателях протекают в такой после­довательности: после открытия выпускных окон (клапанов) начи­нается «свободный выпуск» — истечение газов из цилиндра в выпуск­ной коллектор за счет разности давлений в цилиндре и выпускном коллекторе. Скорость истечения газов в период свободного выпуска 800—600 м/с при температуре газов около 1000 СС в начале выпуска. В конце свободного выпуска давление в цилиндре падает. В это время Поршень открывает продувочные окна и начинается продувка ци-линдра воздухом. Воздух к окнам подается продувочным насосом под давлением 0,11—6,13 МПа, вытесняет отработавшие газы и за­нимает освободившийся объем; происходит «принужденный выпуск»

и продувка, т. е. наполнение цилиндра воздухом.

В зависимости от системы продувки при ходе поршня вверх про­дувочные окна могут закрываться раньше выпускных, и тогда через открытые выпускные окна (клапаны) будет теряться часть заряда воздуха. Если продувочные окна закрываются позже выпускных, то происходит дозарядка цилиндра воздухом. Качество очистки цилиндра двухтактного двигателя и наполнения его свежим зарядом зависит от совершенства системы продувки, которая должна обеспе-^швать наибольшую мощность и экономичность двигателя. В зависимости от характера движения потоков воздуха все существующие схемы продувки подразделяют на контурные и прямо­точные. В контурных схемах поток продувочного воздуха, поступая через окна в средней части рабочей втулки, описывает внутренний контур цилиндра и движется вниз к выпускным окнам. В прямоточ­ных схемах воздух движется только, в одном направлении — вдоль оси цилиндра. Путь воздуха и отработавших газов в прямоточных продувках примерно в два раза короче, чем в контурных.

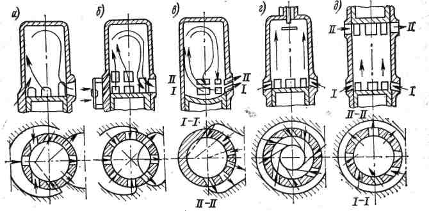

На рис. 5. показаны контурные и прямоточные схемы основных типов про­дувки.

Рис. 5. Схема основных типов продувки
