Мост автомобиля
Страница 1

Инфо » Мост автомобиля

Мостом называется агрегат автомобиля, соединяющий колеса одной оси между собой и через подвеску - с несущей системой. Хотя картер моста и не является частью трансмиссии, но в нём, как правило, располагаются её узлы: элементы главной передачи, дифференциал и полуоси. Передний и задний мосты автомобиля воспринимают действующие между опорной поверхностью и рамой или кузовом вертикальные, продольные и поперечные нагрузки, которые передаются элементами подвески. При передаче крутящего момента на ведущем мосту возникает реактивный момент, стремящийся повернуть мост в направлении, противоположном на­правлению вращения ведущих колес. При торможении на мосты автомобиля действуют тормозные моменты, имеющие обратное направление. Обычно эти моменты передаются от мостов на раму через рессоры, но при балансирной, пневматической и независимой подвесках для их передачи используют рычаги или штанги.

Различают следующие типы мостов: ведущие, управляемые, управляемые ведущие и поддерживающие.

Ведущие мосты применяют в качестве заднего и среднего (или промежуточного) моста; управляемые - в качестве переднего моста заднеприводных автомобилей; а управляемые ведущие - в качестве переднего моста переднеприводных автомобилей или автомобилей со всеми ведущими колесами.

Управляемые задние мосты применяют исключительно на многоприводных автомобилях, предназначенных для движения по бездорожью.

Поддерживающие мосты используют в качестве заднего или промежуточного мостов с целью повышения грузоподъемности автомобиля. Они служат только для передачи вертикальных нагрузок от рамы к колесам.

Ведущий мост выполняют в виде пустотелой балки, внутри которой размещены узлы трансмиссии: главная передача, дифференциал и привод к ведущим колесам (полуоси). Концы балки используются для установки подшипников ступицы колес. Балка имеет фланцы для присоединения опорных дисков или суппортов тормозных механизмов, а также площадки для крепления рессор или кронштейны для установки подвесок других типов.

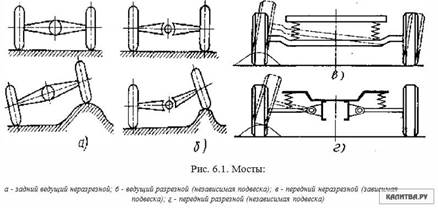

Неразрезные мосты представляют собой жесткие балки, связывающие правые и левые колеса (рис. 6.1, а). В автомобилях с независимой подвеской ведущий мост делают разрезным (рис. 6.1, б). Передний мост выполняют неразрезным при зависимой подвеске (рис. 6.1, в) или разрезным, если подвеска независимая (рис.6.1, г).

Задний мост автомобиля Москвич.

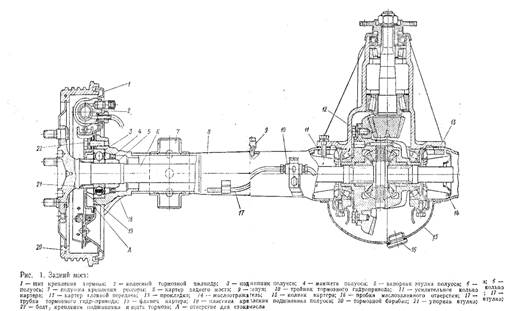

Задний мост (рис. 1) автомобиля включает следующие основные узлы: картер заднего моста, главную передачу, дифференциал и полуоси привода колес. Картер заднего моста служит для установки с необходимым взаимным расположением узлов, передающих крутящий момент к ведущим колесам, и вместе с тем картер является элементом подвески задних колес - воспринимает через рессоры вес автомобиля, приходящийся на задние колеса, и обеспечивает передачу усилий между кузовом и задними колесами.

Картер заднего моста штампованный, в концы картера запрессованы и приварены кованые стальные фланцы, проходящие окончательную механическую обработку после приварки. Во фланцах имеются гнезда для подшипников колес и резьбовое отверстия для болтов крепления щитов тормозов. Вблизи фланцев к каpтepy приварены две штампованные подушки крепления рессор.

Средняя часть картера расширена и имеет отверстие для установки картера главной передачи. Сзади отверстие картера закрыто приваренной штампованной крышкой. Крышка имеет маслозаливное отверстие, закрываемое резьбовой пробкой. В нижней части картера расположено отверстие для слива масла, также закрываемое резьбовой пробкой. С ноября 1981 года сливная пробка имеет встроенный магнитный элемент, служащий для сбора, а следовательно, удаления из масла металлических продуктов изнашивания.

Главная передача увеличивает усилие (крутящий момент), подводимое к заднему мосту карданной передачей, и при этом изменяет положение оси вращения валов на 90 градусов. Главная передача - гипоидная зубчатая передача с передаточным числом 3,9; число зубьев шестерни равно девяти, а колеса - тридцати пяти. Уменьшение передаточного числа главной передачи обеспечивает снижение расхода топлива, шума автомобиля и повышение долговечности двигателя.
