Автобетоносмесители на базе автомобиля Урал

Инфо » Принцип работы автобетоносмесителей » Автобетоносмесители на базе автомобиля Урал

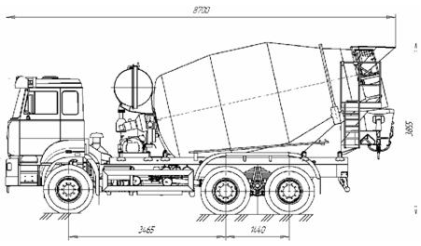

Рисунок 15 - Автобетоносмеситель 9DA на шасси Урал 63685 (с приводом от автономного двигателя)

Характеристика

Ед. изм.

Значение

Максимальный объем перевозимой бетонной смеси

м3

9

Максимальная масса перевозимой бетонной смеси (с полным баком для воды)

кг

17650

Масса снаряженного АБС

кг

14700

Полная масса АБС, в том числе:

кг

33500

-нагрузка на переднюю ось (оси)

кг

7500

-нагрузка на заднюю ось (тележку)

кг

26000

Емкость бака для воды

л

1000

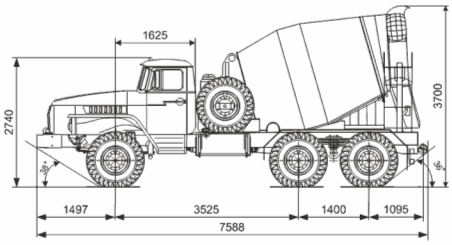

Рисунок 16 - Автобетоносмеситель СБ-159 (гидравлический привод) на базе Урал-55571-1221-40

Вместимость бака для воды, л – 450; Вместимость смесительного барабана по выходу готовой смеси, куб.м – 5; Высота выгрузки, мм - 500:2000;Высота загрузки смесительного барабана, мм - 3600; Габаритные размеры, мм 8000х2500х3600; Геометрический объём смесительного барабана, куб.м – 88; Тип привода - Гидромеханический с отбором мощности от двигателя шасси Частота вращения барабана, об/мин - 4:18.
