Предохранительный клапан
Страница 1

Инфо » Гидравлические системы АКПП » Предохранительный клапан

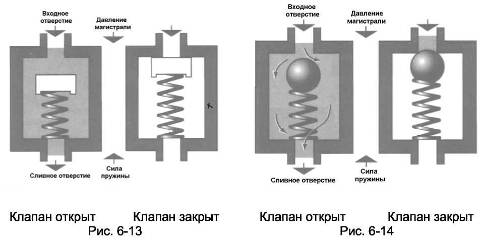

Назначение предохранительного клапана заключается в предохранении магистрали, в которой он установлен, от чрезмерно высокого давления. В случае, когда давление превысит определенную величину, сила давления, действующая на клапан, сжимает его пружину, и клапан открывается, соединяя при этом магистраль со сливом в поддон (рис.6-13). Давление в магистрали и, следовательно, сила давления быстро уменьшаются, и пружина вновь закроет клапан.

Отсутствие предохранительного клапана может приводить к нежелательным последствиям, как, например, разрушение уплотнений, появлению утечек и т.п. Поэтому в гидроситеме управления АКПП, как правило, используется несколько предохранительных клапанов.

Предохранительные клапаны бывают двух типов: тарельчатые (рис.6-13) и шариковые (рис.6-14).

Клапаны, управляющие потоками жидкости

Клапаны, управляющие потоками жидкости или клапаны переключения, направляют ATF из одного канала в другой. Эти клапаны открывают или закрывают проходы в соответствующие магистрали. В автоматических коробках передач используется несколько типов клапанов переключения.

Одноходовые клапаны

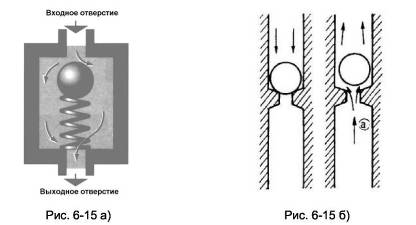

Эти клапаны управляют потоком жидкости в одной магистрали (рис.6-15). Одноходовой клапан очень похож на предохранительный клапан, за исключением того, что при открытии клапана ATF попадает не в поддон, а в какую-то магистраль. Пока, давление не достигнет определенной величины, пружина подпирает шарик и не позволяет, таким образом, жидкости перемещаться по магистрали, где установлен этот клапан. При определенном давлении, которое также определяется жёсткостью пружины, клапан открывается и ATF попадает в магистраль (рис.6-15а). Движение жидкости через клапан будет происходить до тех пор, пока давление не станет меньше заданной пружиной величины. Движение жидкости в обратном направлении через одноходовой клапан невозможно.

Второй тип одноходового клапана - клапан, в котором сила пружина заменена силой тяжести. Принцип работы такого клапана точно такой же, как и одноходового клапана с пружиной, но только сила пружины заменена силой тяжести самого шарика.

Двухходовые клапаны

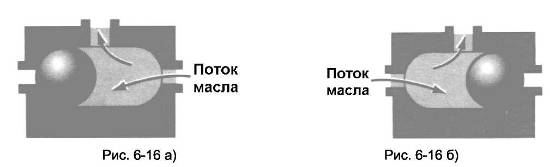

Двухходовой клапан управляет потоками жидкости одновременно в двух магистралях, направляя поток ATF в выходную магистраль либо из левой входной магистрали, либо из правой входной магистрали (рис.6-16).

При поступлении жидкости из правой входной магистрали шарик перекатывается и садится в левое седло клапана, перекрывая тем самым доступ жидкости в левую входную магистраль (рис.6-16а). ATF из правой входной магистрали через клапан направляется в выходную магистраль. В случае, если жидкость подводится к клапану через левую входную магистраль, шарик перекрывает правую входную магистраль (рис.6-16б), обеспечивая тем самым доступ ATF из левой входной магистрали в выходную магистраль.

Шарики клапанов, управляющих потоками жидкости обычно изготавливаются из стали, но в некоторых АКПП используются шарики, изготовленные из резины, нейлона или композитного материала. Стальные шарики обладают большей износостойкостью, но вызывают больший износ седла клапана. Шарики, изготовленные из других материалов, меньше изнашивают седла клапана, но больше изнашиваются сами.

Страницы: 1 2
