Автобетоносмесители на шасси полуприцепа

Инфо » Принцип работы автобетоносмесителей » Автобетоносмесители на шасси полуприцепа

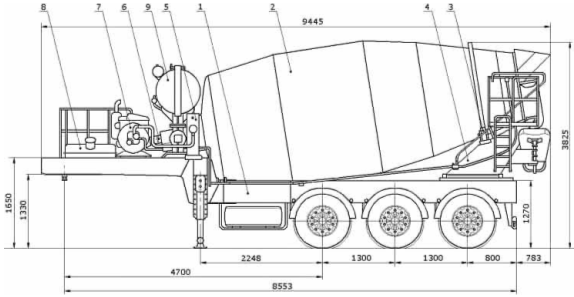

Рисунок 31 - Полуприцеп бетонный смеситель 964817 (с АБС-12ДА)

На трехосном адаптированном полуприцепе-шасси (поз.1) смонтировано технологическое оборудование комплекта смесителя.

Барабан (поз. 2) вместимостью 12 м³ бетонной смеси, установлен под углом 10°30′ к горизонту на роликах (поз.3) задней опоры (поз.4) и выходном фланце редуктора PML 85 (поз.5). В качестве привода барабана используется силовая установка с двигателем мощностью 46 квт при 2000 об/мин. (поз.7), гидропривод ГСТ-112 (поз. 6), гидронасос НП-112 и гидромотор МП-112. Охлаждение масла, циркулирующего в гидропривод ГСТ-112, осуществляется маслоохладителем немецкого производства (24В). Двигатель запитывается от топливного бака (поз.8) установленного в передней части полуприцепа. К задней опоре (поз.4) крепится откидной поворотный лоток с откидным желобом, обеспечивающим разгрузку бетонной смеси в нужное место. В задней части полуприцепа бетоного смесителя на кронштейне лестницы крепятся управляющие головки тросиковой системы управления, позволяющей изменять направление вращения смесительного барабана (разгрузка и загрузка) и скорость его вращения (от 0 до 12 об/мин). Напорный водяной бак (поз.9) ёмкостью 850л. имеет указатель уровня и систему подогрева воды от ПЖД (подогреватель жидкостной двигателя). Полуприцеп автобетоносмеситель имеет автономную систему электрооборудования (24 В) для питания ПЖД, запуска дизеля и питания маслоохладителя.Для транспортировки полуприцепа 964817 (с АБС-12ДА) в качестве примера могут быть использованы автомобили КамАЗ, МАЗ, «Татра», «Ивеко», «Мерседес-Бенц». Так же существует полуприцеп ЧМ ЗАП-8001 (пример показан на рис.32)

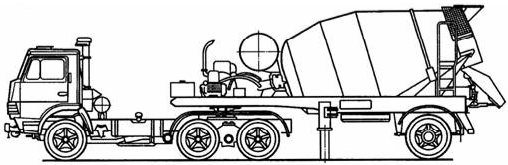

Рисунок 32 – КамАЗ и полуприцеп ЧМ ЗАП-8001

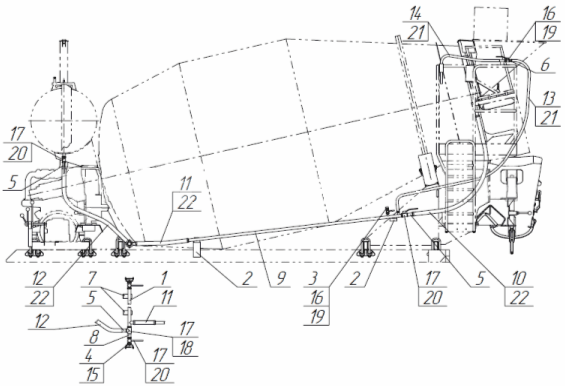

Рисунок 33 – Технологическая схема подачи воды автобетоносмесителя:

1 – трубопровод; 2 – кронштейн; 3 – кронштейн; 4 – кронштейн; 5 – ниппель; 6 – ниппель; 7 – кронштейн; 8 – штуцер; 9 – трубопровод; 10,11,12,13,14 – рукав; 15 – головка ГМ-50; 16 – контргайка Ц15; 17 – контргайка Ц25; 18 – тройник Ц25; 19 – кран ду 15 мм; 20 – кран ду 25 мм; 21 – хомут Ø21 мм; 22 – хомут Ø43 мм.
