Система экономайзера и ускорительного насоса

Инфо » Система питания карбюраторного двигателя » Система экономайзера и ускорительного насоса

Для получения от двигателя полной мощности необходима обогащенная смесь. Это достигается использованием специального устройства, называемого экономайзером. По способу управления экономайзеры бывают с механическим или пневматическим приводом. Экономайзер сможет подавать топливо в смесительную камеру карбюратора непосредственно или через главную дозирующую систему. Он включается в работу, как правило, при почти полностью открытой дроссельной заслонке. Купить Весы напольные механические в Воронеже

Описание: C:\Documents and Settings\Admin\Рабочий стол\7.jpg

а) б)

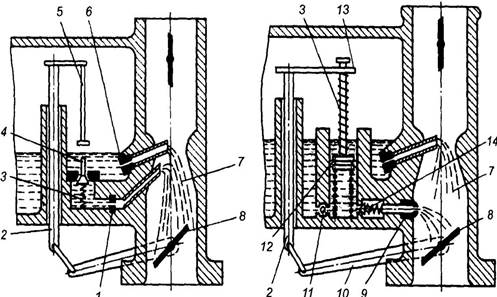

Рис.5 Схема вспомогательных устройств карбюратора:

а- экономайзера с механическим приводом; б- ускорительного насоса; 1-жиклер полной мощности; 2-тяга; 3-пружина; 4-кланпан экономайзера; 5-шток; 6- главный жиклер; 7-смесительная камера; 8-дросельная заслонка; 9-жиклер ускорительного насоса; 10-рычаг; 11-обратный клапан; 12-поршень; 13-поводок; 14-клапан ускорительного насоса.

двигатель карбюратор пуск оборот

Экономайзер с механическим приводом (рис.5,а)работает следующим образом. Пока дроссельная заслонка 8 прикрыта и двигатель работает на режиме средних нагрузок. Клапан 4 экономайзера пружиной 3 прижат к седлу и топливо поступает в смесительную камеру 7 только через главный жиклер 6. При переводе двигателя на режим полных нагрузок, что соответствует открытию дроссельной заслонки на 80-85% и более, тяга 2, шарнирно соединенная с заслонкой, опускается вниз и через шток 5 отрывает клапан 4 экономайзера. В смесительную камеру через жиклер 1 полной мощности начинает подаваться помимо главного жиклера дополнительное количество топлива, и горючая смесь обогащается.

Ускорительный насос. Для предотвращения обеднения горючей смеси при резких переходах с режима малых нагрузок на режим максимальных нагрузок карбюраторы оборудованы ускорительными насосами, которые могут быть установлены отдельно или объединены с экономайзерами.

В колодце ускорительного насоса установлен поршень 12 (рис.5,б) со штоком, шарнирного соединенным с поводком13 тяги 2. Дроссельная заслонка 8 рычагом 10 связана через промежуточное звено с тягой 2. При закрытии заслонки тяга, поводок и поршень перемещаются вверх, и в колодец ускорительного насоса через обратный клапан 11 из поплавковой камеры поступает топливо. Ускорительный насос приводится в действие рычагом 10, укрепленным на оси дроссельной заслонки. При резком открытии заслонки тяга 2 быстро опускается вниз и сжимает пружину 3 поводком 13. Опускающийся поршень давит на топливо, обратный клапан 11 закрывается, а клапан 14 ускорительного насоса открывается; топливо впрыскивается через жиклер 9 в смесительную камеру 7 карбюратора. Пружина 3, установленная на штоке поршня. Обеспечивает затяжное, а не кратковременное действие ускорительного насоса и предохраняет его привод от механических повреждений.

При плавном открытии дроссельной заслонки топливо перетекает через зазор между стенками колодца и поршня, поэтому впрыскивания топлива из колодца в смесительную камеру не происходит. Перетеканию топлива из колодца ускорительного насоса в поплавковую камеру препятствует обратный клапан 11. Если ускорительный насос не работает, то пружина плотно прижимает клапан 14 к седлу и топливо не поступает в смесительную камеру.
