Построение частотной диаграммы
Страница 2

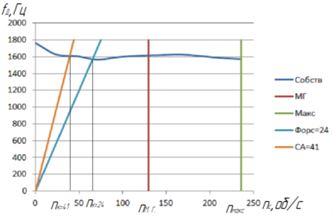

Рисунок 2.12 – Частотная диаграмма

По результатам расчетов и построенной частотной диаграмме видно, что в зоне рабочих режимов ни одна из гармоник не пересекает кривую изменения динамической частоты лопатки. При запуске и останове двигателя наблюдается резонанс, но не опасный, так как быстро уйдём с этих частот вращения. Таким образом, лопатки полностью удовлетворяют требованиям рабочих режимов данного двигателя. Но данный расчет был проведен только для 1-й формы изгибных колебаний, поэтому нельзя утверждать о том, что колебания остальных форм не приведет к резонансным явлениям в рабочем диапазоне двигателя.
