Порядок выполнения расчета
Страница 1

1. Определяем центробежную силу пера лопатки:

Pцб.п. = урк·Fк = 360,71·106·0,14·10-3=50499,4 Н=50,5 кН;

2. Определяем центробежную силу хвостовика лопатки:

Pцб.х. = mx·Rц.т.х.·щ2 =0,03655·0,2705·1483,692 = 21764,1 Н =21,76 кН;

mx = Vх ·с =4,43·10-6·8250=0,03655кг - масса хвостовика лопатки;

объем хвостовика найдем как половину объема треугольной призмы:

V= bx·0,5·l0·h0= 0,0286·0,5·0,0212·0,0146 =4,43·10-6 м3;

Rц.т.х = 270,5 (мм) - радиус центра тяжести хвостовика.

щ - угловая скорость вращения диска

.

3. Определяем полную центробежную силу лопатки, учитывая, что в один замковый паз диска устанавливается две лопатки:

Рцб.л. = 2·Рцб.п +Рцб.х. = 50,5+21,76=72,26 кН;

4. Определяем нагрузку на один зуб. Так как ширина полос контакта у всех зубьев одинакова, то нагрузка Рi для ''i'' зуба определяется из выражения:

:

5. Определяем напряжения смятия на контактных площадках каждого зуба:

:

.

6. Определяем напряжения изгиба зубьев:

,

где ,

.

7. Определяем напряжения среза зубьев:

,

где h(1)- высота зуба у конца контактной поверхности

.

8. Определим центробежные силы элементов хвостовика:

;

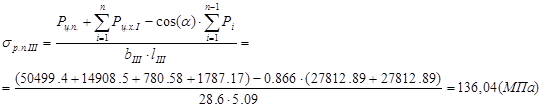

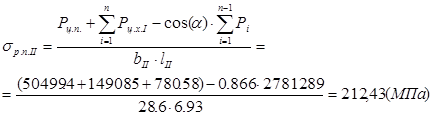

9. Определяем напряжения растяжения в перемычке хвостовика лопатки:

,

,

.

10. Определим центробежные силы элементов гребня:

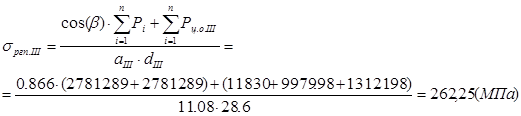

11. Определение напряжения растяжения в сечениях гребня диска турбины:

В качестве предельно допустимых напряжений для материала лопатки принимаем:

Определим запасы прочности в элементах хвостовика лопатки:

- коэффициенты запаса прочности по растягивающим напряжениям:

- коэффициенты запаса прочности по напряжениям изгиба:

- коэффициенты запаса прочности по напряжениям среза:

В качестве предельно допустимых напряжений для материала диска принимаем

Определим запасы прочности по растягивающим напряжениям в элементах обода диска:

В результате расчета были получены напряжения смятия, изгиба, среза и растяжения в замке лопатки и напряжения растяжения в сечениях гребня диска турбины.

Напряжения смятия, изгиба и среза во всех сечениях одинаковые. Это связано с постоянством ширины замка и одинаковой геометрией зубьев.

Окончательная оценка прочности определяется запасом прочности для каждого вида напряжений отдельно. Наиболее опасными являются изгибные напряжения воспринимаемые зубом замка лопатки ().
