При полёте самолета на малой высоте в воздухе, поступающем в ГК после его охлаждения в теплообменнике и турбохододильнике, влага содержится в парообразном и капельном состояниях. Капельная жидкость оседает на стенках трубопроводов, в блоках оборудования, что может вызывать отказ аппаратуры, или создает в кабине туман, затрудняющий экипажу самолёта пилотирование и вызывающий неприятные ощущения у пассажиров. Для удаления капельной влаги в СКВ устанавливаются влагоотделители (рис. 8).
Сложность применения механических влагоотделителей в СКВ связана с малыми размерами (до 10 мкм) капель влаги. Такие капли не отделяются центробежными силами, и их необходимо коагулировать (укрупнять) до размеров 30 .50 мкм.
 |

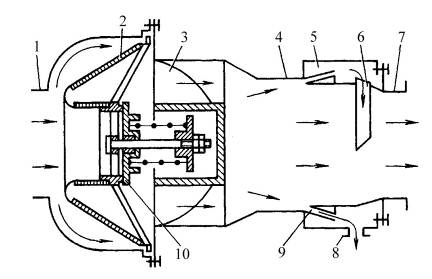

Рис. 8. Схема влагоотделителя с коагулятором [2]: 1 – входной фланец, 2 – коагулятор, 3 – винт, закручивающий поток, 4 – сепарационный канал, 5 – водоловушка, 6 – возвратная трубка, 7 – выходной фланец, 8 – дренажный штуцер, 9 – кольцевой зазор, 10 – предохранительный клапан.
Для этого на входе во влагоотделитель устанавливается коагулятор из мелкоячеистой сетки (фетр), в порах которого капли задерживаются. В результате образуется плёнка жидкости, с которой затем воздушным потоком срываются укрупнённые капли.
Кроме описанной конструкции встречаются влагоотделители с вращающимся сепаратором, в которых отделение происходит вследствие прилипания капель воды к лопастям вращающегося сепаратора и образования на поверхности плёнки жидкости, которая стекает затем в водосборник.
