Конфигурация бортовых систем самолёта В-787 без отбора воздуха от двигателей схематично показана на рис. 37. На самолёте В-787 отбираемый воздух используется только для защиты от обледенения входного устройства двигателя и наддува баков двигательных гидросистем. Электроэнергия, поступающая от генераторов, приводимых маршевыми двигателями и ВСУ, расходуется на: работу противообледенительной системы крыла; запуск двигателей привод гидравлических насосов высокой мощности; электроснабжение системы кондиционирования воздуха.

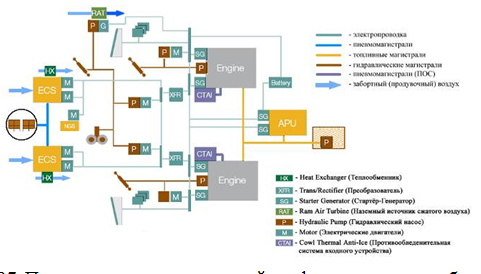

Рис. 37. Принципиальная схема новой конфигурации систем без отбора воздуха от двигателей [22]

В данной конфигурации источниками энергии для электрической системы являются генераторы с приводом от двигателей и от ВСУ, в то время как источниками энергии для гидравлической системы являются: гидронасос с механическим приводом от двигателя и гидронасос с приводом от электродвигателя. Источники гидравлической энергии с механическим приводом от двигателя в конфигурации без отбора воздуха, подобны источникам в традиционной конфигурации.

В конфигурации бортовых систем без отбора воздуха от двигателей, компрессоры с электроприводом выполняют функцию наддува кабины, свежий воздух через трубопроводы и короба поступает в гермокабину. По мнению специалистов фирмы Boeing, этот подход в значительной мере более эффективен, чем традиционная система отбора воздуха, так как отсутствует чрезмерный отбор энергии от двигателей, сопровождаемый потерей энергии в узлах предварительного охлаждения и регулирующих клапанах. В новой схеме нет никакой необходимости полностью использовать поступающий от двигателей сжатый воздух. Вместо этого, сжатый воздух производится компрессорами с электроприводом с регулируемым расходом при необходимом давлении без существенной потери энергии. Это приводит к значительному улучшению расхода топлива двигателями.

В традиционной конфигурации двигатели удовлетворяют большую часть потребностей вторичных бортовых систем в энергопитании (пневмопитании); в конфигурации без отбора воздуха двигатели удовлетворяют большую часть потребностей бортовых систем в энергопитании в виде электроэнергии с помощью электрогенераторов, приводимых во вращение от двигателей через валы-рессоры. Традиционная конфигурация системы отбора сжатого воздуха влечёт за собой меньшую эффективность работы маршевых двигателей. Исключение отбора сжатого воздуха приводит к более эффективной работе двигателей за счёт снижения потребляемой мощности на уровне всего самолёта – воздушное судно за рейс не нуждается в такой мощности от двигателей, и поэтому не сжигается так много топлива. Прогнозируемое улучшение потребления топлива, в условиях рейса, по оценкам специалистов фирмы Boeing находится в диапазоне от 1 до 2 %. Кроме того, конфигурация без отбора воздуха позволяет существенно упростить обвязку двигателя, благодаря отсутствию пневматической системы и связанных с ней узлов предварительного охлаждения, регулирующих клапанов и предусмотренной пневматической системой трубопроводов. На рис. 38 сравнивается типичная обвязка маршевого двигателя с отсутствием отбора и традиционного двигателя с отбором воздуха.

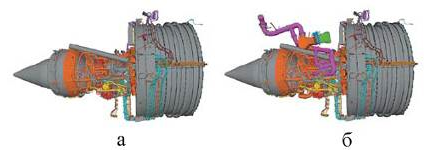

Рис. 38. Сравнение обвязки маршевого двигателя: а – двигатель без отбора воздуха, б – двигатель с отбором воздуха [22]
