Электрические тали выпускаются двух типов: с ручным передвижением груза и с механическим - с помощью электропривода, встроенного в ходовую тележку. Грузоподъемный механизм электроталей состоит из корпуса с барабаном и встроенного в него электродвигателя, редуктора, подъемного механизма, электромагнитного тормоза, подвески и пусковой электроаппаратуры.

На торговых складах применяют универсальные мостовые краны грузоподъемностью до 10 т. Мостовой кран состоит из передвижного моста, механизма передвижения, электротали троллея или кабеля и токосъемников. Грузовая тележка крана обеспечивает подъем груза и его перемещение поперек склада, а при движении мостового крана по рельсам - перемещение груза по длине склада. Мостовые краны используют в закрытых складских помещениях и под навесами для перемещения контейнеров и других тяжелых грузов, а также для штабелирования. Управление краном осуществляется из подвешенной к мосту кабины или посредством кнопочной станции, установленной внутри склада на полу.

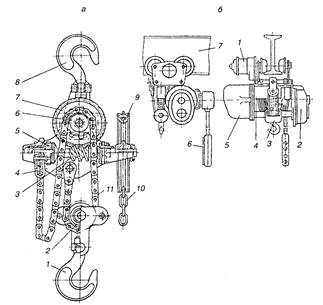

Рисунок 4. Тали

а - ручная червячная: 1 - крюк грузовой: 2 - подвижной блок; 3 - червяк;

4 - обойма; 5 - грузоупорный тормоз; 6 - звездочка; 7 - червячное колесо; 8 - крюк подвески; 9 - тяговое колесо; 10 - тяговая цепь; 11 - грузовая цепь; б - электроталь с управлением снизу на монорельсе (тельфер): 1 - привод механизма передвижения; 2 - тормозное устройство; 3 - грузозахватные устройства; 4 - мотор-барабан; 5 - привод грузоподъемного устройства; 6 - кнопочная станция; 7 - монорельс

Краны-штабелеры предназначены для укладки грузов в штабеля и на стеллажи высотой до 20 м, а также штучных грузов на поддоны и контейнеры. Грузоподъемность кранов-штабелеров 0,25 - 3,2 т. Минимальная ширина прохода между стеллажами, необходимая для разворота грузоподъемника с грузом, - 2,2 м. Применение мостовых кранов-штабелеров позволяет сократить межстеллажные проходы в 1,5 раза, а расстояние между стеллажными полками в 2,5 раза но сравнению с размерами, необходимыми для работы погрузчиков и электроштабелеров. Процессы размещения и отбора товаров мостовыми кранами-штабелерами можно осуществлять с помощью ЭВМ, что повышает производительность крана, позволяет сократить количество обслуживающего персонала.

Мостовой кран-штабелер является разновидностью обычного мостового крана и применяется на базах с универсальным ассортиментом товаров, хранящихся в штабелях или на стеллажах. Мостовой кран-штабелер отличается от обычных мостовых кранов тем, что его тележка оборудована вертикальной колонной, по которой движется грузовой захват, и имеет вилочный захват для грузов в стандартной таре или на поддонах. При высоте склада до 6 м краны-штабелеры обычно управляются с пола, а при высоте до 10 м - из подвешенной к мосту кабины. Мостовые краны-штабелеры бывают подвесные или опорные.

Стеллажный кран-штабелер применяют для работы между стеллажами. Такой кран обеспечивает укладку грузов на высоту до 16 м. Он представляет собой тележку, передвигающуюся по рельсам в проходе между двумя рядами стеллажей. Тележка имеет вертикальную колонку и направляющие для подъемной платформы, на которой устанавливается грузовой захват. Для повышения маневренности стеллажных кранов-штабелеров используют трансбордерные тележки (для перевода кранов из одного межстеллажного прохода в другой).

Лифты (рис. 5) широко используют в магазинах, складах, холодильниках. Они предназначены для подъема и спуска грузов с одного уровня на другой и работают в повторно-кратковременном режиме.

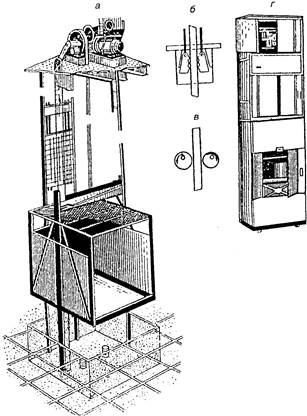

Рисунок 5. Лифты

а - схематическое устройство; б - клинковые ловители; в - эксцентриковые ловители; г - лифт магазинный шкафной ЛМШ-150

Лифт состоит из шахты, кабины, лебедки, противовеса, ограничителя скорости, электрооборудования и электроаппаратуры. Лебедка предназначена для подъема и опускания кабины с остановками на этажах (площадках). Кабина состоит из каркаса, на котором устанавливают пол, ограждения дверей, подвески, башмаки и ловители. Двери кабины бывают распашными или раздвижными, открываемыми вручную или с помощью привода. Специальные замки на двери и электрическая блокировка препятствуют движению кабины, если дверь не закрыта защелкой и не заперта на замок. Кабина и противовес имеют башмаки, движущиеся по направляющим, которые установлены в шахте. Лифты оснащены ограничителями скорости и ловителями, предохраняющими от падения кабины и противовеса (в случае обрыва или ослабления канатов) и останавливающими лифты при превышении допустимой скорости.

Электроаппаратура и электрооборудование служат для обеспечения электропитания, управления, сигнализации, освещения и защиты электропривода. К ним относятся: электродвигатели, тормозные электромагниты, панель управления, аппараты управления, этажные переключатели, блокировочные контакты и контактные выключатели.
