Основные элементы гидравлических систем управления АКПП

Инфо » Гидравлические системы АКПП » Основные элементы гидравлических систем управления АКПП

Рассмотрим теперь, принципы работы элементов, входящих в состав гидравлической части системы управления АКПП.

Рассмотрим, каким образом происходит формирование, регулирование и изменение различных давлений, используемых в системе управления автоматических коробок передач, назначение и принципы работы других клапанов, их взаимодействие при переключении передач. Кроме того, будет показано, каким образом осуществляется управление качеством переключения. В заключении рассмотрим принципы работы системы смазки, охлаждения ATF и управления блокировочной муфтой гидротрансформатора.

Поток жидкости в АКПП создается насосом, расположенным в передней части картера трансмиссии между гидротрансформатором и коробкой передач. Обычно, насос приводится непосредственно от двигателя через корпус гидротрансформатора и приводную втулку (рис.6-3). Основная задача насоса -обеспечение независимо от режима работы двигателя непрерывным потоком ATF всех обслуживаемых систем.

Для управления коробкой передач ATF от насоса через систему клапанов подводится к исполнительным элементам управления тормозами и блокировочными муфтами. Все это, вместе, называется гидросистемой управления АКПП. К элементам гидросистемы относятся насосы, гидроцилиндры, бустеры, поршни, жиклёры, гидроаккумуляторы и клапаны.

В процессе развития гидросистема претерпела значительные изменения, в основном с точки зрения выполняемых функций. Первоначально, она отвечала за все процессы, происходящие в АКПП во время движения автомобиля. Она формировала все необходимые давления, определяла моменты переключения передач, отвечала за качество переключения и т.п. Однако, с момента появления на автомобилях электронных блоков управления, гидросистема утратила часть своих функций в управлении АКПП. В настоящее время большая часть управляющих функции АКПП переданы электронному блоку управления, а гидросистема используется только лишь в качестве исполнительного элемента.

Перед тем, как приступить к изучению принципов работы гидравлической части системы управления, познакомимся с основами работы наиболее часто используемых в ней гидравлических элементов.

Гидросистемы автоматических коробок передач схожи, поскольку все они состоят из одних и тех же элементов. Даже в самой современной АКПП с электронным блоком управления используется гидросистема, мало, чем отличающаяся по составу элементов от АКПП с чисто гидравлической системой управления.

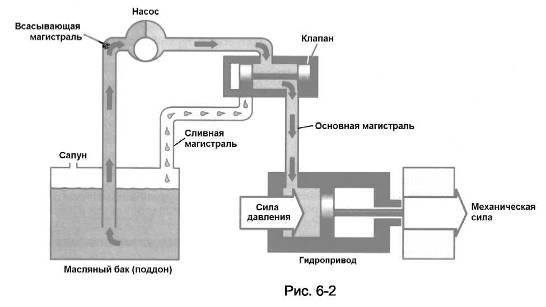

Любую гидравлическую систему управления АКПП упрощенно можно представить в виде системы, состоящей из резервуара (поддона), насоса, клапанов, соединительных каналов (магистралей) и устройств, преобразующих гидравлическую энергию в механическую (гидропривод) (рис.6-2).
