Насос шестерёнчатого типа

Инфо » Гидравлические системы АКПП » Насос шестерёнчатого типа

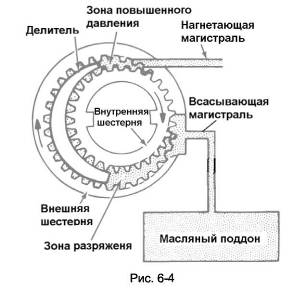

Шестерёнчатый насос состоит из двух зубчатых колес, установленных в корпусе (рис.6-4). Существует две разновидности шестерёнчатых насосов: с внешним и внутренним зацеплением зубчатых колес. В автоматических коробках передач используется, как правило, шестерёнчатые насосы с внутренним зацеплением. Ведущей шестерней является внутреннее зубчатое колесо, которое, как уже отмечалось, приводится непосредственно от коленчатого вала двигателя. Работа насоса похожа на работу зубчатой передачи с внутренним зацеплением. Но только в отличие от простой зубчатой передачи в насосе устанавливается делитель (рис.6-4), который по своей форме очень похож на полумесяц. Назначение делителя - предотвратить утечку жидкости из зоны нагнетания.

При выходе зубьев из зацепления объём между зубьями колес увеличивается, что приводит к появлению в этом месте зоны разряжения, поэтому к этому месту подводится всасывающая магистраль насоса. Поскольку давление в зоне разряжения меньше атмосферного, то ATF выталкивается из поддона во всасывающую магистраль насоса.

В месте, где зубья шестерён начинают входить в контакт, пространство между зубьями начинает уменьшаться, из-за чего возникает зона повышенного давления, поэтому в этом месте располагается выходное отверстие, соединенное с напорной магистралью насоса.
