Принцип работы клапанов
Страница 2

Инфо » Гидравлические системы АКПП » Принцип работы клапанов

В некоторых регуляторах давления к клапану со стороны пружины подводится дополнительно давление, например, пропорциональное углу открытия дроссельной заслонки, что позволяет получать на выходе давление основной магистрали, зависящее уже и от режима работы двигателя. Бывают и более сложные схемы регулирования давления в основной магистрали.

Электромагнитные клапаны (соленоиды) регулирования давления

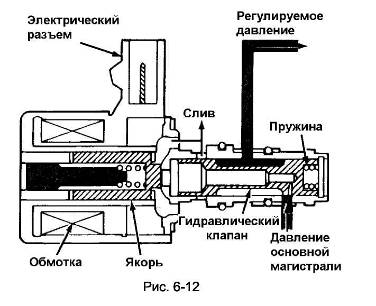

В системах управления с электронным блоком управления для регулирования давления в основной магистрали используются PWM-соленоиды или по-другому Duty Control-соленоиды (рис.6-12).

Для управления такими соленоидами электронный блок непрерывно посылает сигналы определённой частоты. Управление заключается в изменении времени включенного состояния соленоида по отношению ко времени выключенного состояния при неизменной частоте сигнала, в зависимости угла открытия дроссельной заслонки, скорости автомобиля и других параметров. При этом клапан соленоида постоянно находится в циклическом режиме «Вкл»-«Выкл». Такой способ регулирования давления позволяет весьма точно формировать давление в системе управления в зависимости от параметров движения автомобиля.

Страницы: 1 2
