Клапан выбора режима (Manual Valve)

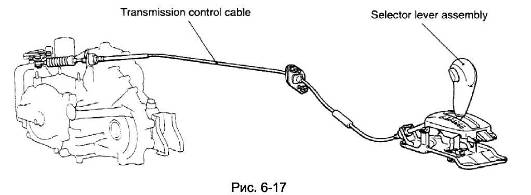

Клапан выбора режима (рис.6-17), является одним из основных управляющих элементов в гидравлической системе АКПП.

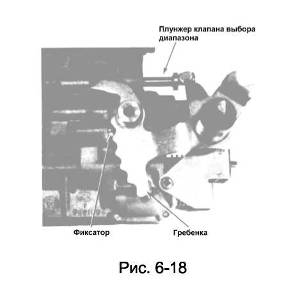

Этот клапан имеет механическую связь с рычагом селектора режимов, установленного в салоне автомобиля. Перемещение селектора через механическую связь передается клапану выбора режима, каждое положение которого фиксируется с помощью специального механизма - гребёнки, поджимаемой пружинным фиксатором (рис.6-18).

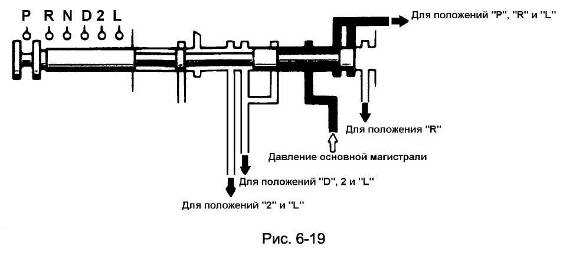

Основная задача клапана выбора режима распределить поток ATF таким образом, чтобы жидкость подводилась только к тем клапанам переключения, которые используются для включения разрешенных в данном режиме передач. К клапанам переключения передач, включение которых запрещено в выбранном режиме, ATF не подводится (рис.6-19).
