Жиклёры и гидроаккумуляторы
Страница 1

Инфо » Гидравлические системы АКПП » Жиклёры и гидроаккумуляторы

Второй основной задачей любой системы управления АКПП, после определения моментов переключения передач, является задача обеспечение требуемого качества самих переключений. Иными словами система управления АКПП должна так управлять переключениями, чтобы исключить слишком длительное скольжение фрикционных элементов, но при этом и не слишком быстро их включать, иначе, пассажиры будут ощущать во время переключения передач толчки. Все эти моменты, связанные с качеством переключения передач, обуславливаются скоростью изменения давления в гидроприводах фрикционных элементов управления АКПП. Если давление в гидроприводе нарастает слишком быстро, то во время переключения передачи будет ощущаться толчок. При слишком медленном нарастании давления фрикционные элементы будут слишком долго скользить, что отражается неоправданным увеличением оборотов двигателя, и, кроме того, отрицательно сказывается на долговечности фрикционных элементов.

Поэтому в системе управления любой АКПП можно найти элементы, отвечающие за качество переключения передач. К таким элементам относятся жиклёры и гидроаккумуляторы, которые используются в настоящее время в каждой модели АКПП, независимо от используемой на ней типа системы управления (чисто гидравлическая или электрогидравлическая). Если управление АКПП осуществляется с помощью электронного блока управления, то за качество переключения дополнительно отвечает еще и сам блок управления, который во время переключения передачи соответствующим образом изменяет давление в основной магистрали. Кроме того, в некоторых моделях АКПП используются специальные соленоиды, назначение которых - обеспечение требуемого качества переключения передач.

Жиклёры

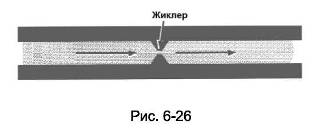

Жиклёр - это резкое локальное уменьшение площади поперечного сечения канала (рис.6-26). Жиклёр создает дополнительное сопротивление для движения жидкости, что позволяет, например, снизить скорость заполнения жидкостью гидроцилиндра или бустера фрикционного элемента управления.

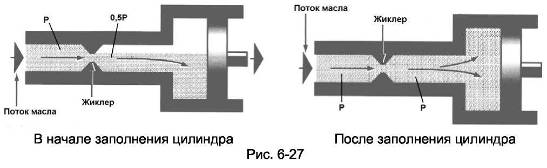

Из-за резкого изменения поперечного сечения канала жидкость не может свободно проходить через жиклёр, и поэтому со стороны насоса создается повышенное давления, а за жиклёром формируется более низкое давление. Если за жиклёром нет тупика, т.е. жидкость может свободно двигаться дальше, то в канале возникает перепад давлений. Если же после жиклёра имеется тупик в виде гидроцилиндра или бустера фрикционного элемента управления (рис.6-27), то давление по обе стороны жиклёра по истечении некоторого времени постепенно станет одинаковым.

Жиклёры используются в гидросистемах управления АКПП для обеспечения плавного нарастания давления или управления расходом жидкости. Как правило, жиклёры устанавливаются перед гидроцилиндром или бустером фрикционных элементов управления АКПП, где они совместно с гидроаккумуляторами формируют требуемый закон нарастания давления. Поэтому при включении фрикционного элемента управления жиклёры играют весьма существенную роль. Однако, для того, чтобы процесс переключения передачи проходил с высоким качеством (без заметных толчков автомобиля и повышенного скольжения во фрикционных элементах управления), необходимо быстро сбрасывать давление в гидроприводе выключаемого элемента управления. Наличие же в канале жиклёра не позволяет это сделать, поэтому в схемах управления АКПП иногда к гидроприводу подводятся два канала (рис.6-28).
