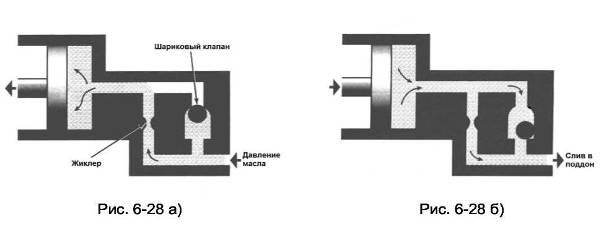

В одном канале устанавливается жиклёр, а во втором шариковый клапан одностороннего действия. Во время включения фрикционного элемента давление жидкости, подводимой из основной магистрали, прижимает шарик к седлу клапана (рис.6-28а). В результате жидкость попадает в гидропривод только через жиклёр, и формирование давления происходит по заданному закону. В случае выключения фрикционного элемента гидропривод соединяется со сливной магистралью, поэтому давление отжимает шарик клапана одностороннего действия (рис.6-28б), и жидкость вытекает по двум каналам, что значительно увеличивает скорость его опорожнения.

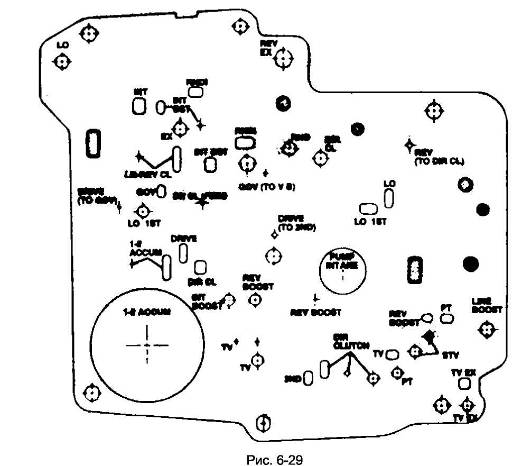

Жиклёры, как правило, располагаются в сепараторной пластине клапанной коробки, и представляют собой отверстия вполне определенного диаметра (рис.6-29).

Гидроаккумуляторы

Гидроаккумулятор представляет собой обычный цилиндр с подпружиненным поршнем, который устанавливается параллельно гидроцилиндру или бустеру фрикционного элемента управления АКПП, и его задачей является снижение скорости нарастания давления в гидроприводе. В настоящее время используются два типа аккумуляторов: обычные и управляемые клапаном.

В случае использования обычного гидроаккумулятора (рис.6-30), процесс включения любого фрикционного элемента можно разделить на четыре этапа (рис.6-31):

• этап заполнения цилиндра или бустера;

• этап перемещения поршня;

• этап неуправляемого включения фрикционного элемента;

• этап управляемого включения фрикционного элемента.После того, как клапан переключения переместится и соединит основную

магистраль с каналом подвода давления в гидропривод фрикционного элемента управления АКПП, жидкость начинает заполнять цилиндр или бустер (этап заполнения). По окончании этого этапа поршень гидропривода под действием давления начинает перемещаться, выбирая при этом зазор во фрикционном элементе (этап перемещения поршня). При соприкосновении поршня с пакетом фрикционных дисков поршень останавливается и начинает сжимать пакет фрикционных дисков. Причем, поскольку перемещение поршня прекратилось, то давление в гидроцилиндре или бустере, практически мгновенно изменяется до некоторой величины, которая определяется жёсткостью и величиной предварительной деформацией пружины гидроаккумулятора.

Следует отметить, что жёсткость и предварительная деформация пружины подбираются таким образом, чтобы на первых трех этапах работы поршень гидроаккумулятора оставался неподвижным. После того, как давление в гидроприводе и, следовательно, в гидроаккумуляторе достигнет величины, при которой сила давления на поршень гидроаккумулятора, будет способна преодолеть силу пружины, начнется заключительный, этап управляемого включения фрикционного элемента. Перемещение поршня гидроаккумулятора приводит к снижению интенсивности нарастания давления в гидроприводе, и в результате происходит плавное включение фрикционного элемента. В момент остановки поршня гидроаккумулятора давление в гидроцилиндре или бустере должно стать равным давлению основной магистрали. На этом процесс включения фрикционного элемента заканчивается.
