Основные принципы работы гидравлической системы упрвления АКПП
Страница 3

Инфо » Гидравлические системы АКПП » Основные принципы работы гидравлической системы упрвления АКПП

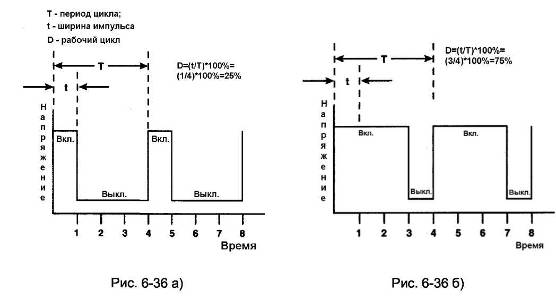

Соленоиды, которые используются для регулирования какого-либо давления, как правило, управляются сигналами широтно-импульсной модуляции (Duty Control). Такие соленоиды способны с высокой частотой переключаться из положения «Вкл» в положение «Выкл». Управление таким соленоидом можно представить, как следующий один за другим циклов сигналов (рис.6-36).

Каждый цикл состоит из двух фаз: фазы наличия (Вкл.) сигнала (напряжения) и фазы отсутствия (Выкл.) сигнала (рис.6-36). Длительность всего цикла Т принято называть периодом цикла. Время в пределах одного цикла t, когда на соленоид подается напряжение, называется шириной импульса. Данный вид управляющего сигнала принято характеризовать отношением ширины импульса к периоду цикла, выраженным в процентах. Следует отметить, что период импульса в течение всего процесса управления остается постоянной величиной, а ширина импульса может изменяться плавно от нуля до величины равной периоду импульса. Тем самым достигается плавное регулирование давления.

Давление клапана-дросселя (TV-давление)

Для определения степени загруженности двигателя в АКПП с чисто гидравлической системой управления формируется давление, пропорциональное открытию дроссельной заслонки. Клапан, формирующий это давление, называется клапаном-дросселем, а давление, которое он формирует, -TV-давлением. Уже отмечалось, что для получения TV-давления используется давление основной магистрали.

В настоящее время существует несколько способов формирования давления, пропорционального степени открытия дроссельной заслонки. В некоторых, более ранних образцах АКПП, управление клапаном-дросселем осуществлялось с помощью модулятора, принцип работы которого основан на использовании разряжения во впускном коллекторе двигателя. На более поздних моделях АКПП использовалась механическая связь между приводом управления дроссельной заслонкой и клапаном-дросселем.

Во всех моделях автоматических коробок передач TV-давление используется, как уже отмечалось, и для управления давлением в основной магистрали. Для этого оно подводится к клапану повышения давления, который через пружину воздействует на регулятор давления (рис.6-34а).

В трансмиссиях с электронным блоком управления от использования TV-давления отказались. Для определения степени открытия дроссельной заслонки на ее корпус устанавливается специальный датчик - TPS (Throttle Position Sensor), по величине сигнала которого электронный блок управления определяет угол поворота дроссельной заслонки. В соответствии с сигналом этого датчика в электронном блоке формируется сигнал управления соленоидом, который отвечает за регулирование давления в основной магистрали. Кроме того, сигнал датчика положения дроссельной заслонки используется блоком управления и для определения моментов переключения передач.
