Так происходит формирование давления в основной магистрали при использовании в гидросистеме простого регулятора давления. При этом следует отметить, что величина давления, формируемая таким регулятором, определяется только жёсткостью и величиной предварительной деформации его пружины.

Простые регуляторы давления, принцип работы которых был только что рассмотрен, обеспечивают на выходе только лишь одно фиксированное значение давления. Они не позволяют изменять величину регулируемого ими давления в зависимости от внешних условий движения автомобиля и режимов работы АКПП и двигателя.

Регуляторы, используемые в системах управления АКПП, при формировании давления в основной магистрали должны непременно учитывать все выше перечисленные факторы, с тем, чтобы обеспечить достаточно длительную и нормальную работу элементов коробки передач.

В начале движения двигателю приходится преодолевать, помимо сопротивления качению колес, еще и значительные инерционные нагрузки, складывающиеся из инерции поступательного движения автомобиля, инерции вращательного движения колес и деталей трансмиссии. Кроме того, при движении на передаче заднего хода, моменты во включенных при этом фрикционных элементах управления АКПП имеют максимальное значение по сравнению с моментами в элементах управления, включаемых на передачах переднего хода. Помимо сказанного, следует отметить, что величина момента, подводимого к коробке передач, существенным образом зависит от степени открытия дроссельной заслонки, и может изменяться в значительных пределах. Поэтому во всех перечисленных случаях для предотвращения возникновения скольжения во фрикционных элементах управления АКПП следует увеличивать давление основной магистрали. Таким образом, при формировании давления в основной магистрали системы управления АКПП необходимо учитывать режимы движения автомобиля и загруженность двигателя.

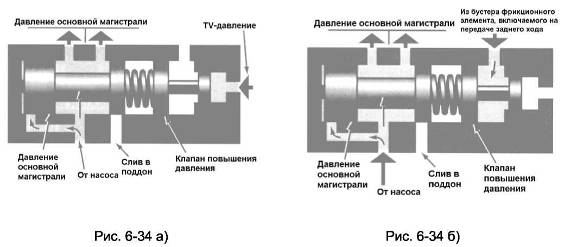

Для увеличения давления в основной магистрали существует несколько способов, но все они основаны на использовании дополнительной силы, прикладываемой к одному из торцев клапана регулятора давления. Для создания такой силы используется или механическое воздействие на клапан или для этого используется одно из вспомогательных давлений, формируемых в гидросистеме. Чаще всего для создания дополнительной силы используют специальный клапан, называемый клапаном повышения давления, который устанавливается в том же самом отверстии, что и сам регулятор давления. Типовой регулятор давления с клапаном повышения давления показан на рисунке 6-34.

Клапан повышения давления может управляться несколькими давлениями. Так на рисунке 6-34а к правому торцу его клапана подводится TV-давление, т.е. давление пропорциональное степени загрузки двигателя. В этом случае силе давления, действующей на левый торец клапана регулятора, необходимо преодолевать теперь, помимо силы пружины, еще и силу, создаваемую TV-давлением. В результате, при неизменной площади левого торца клапана регулятора давления, давление в основной магистрали должно возрасти. Чем выше загрузка двигателя, тем выше TV-давление, поэтому и давление в основной магистрали будет также увеличиваться пропорционально степени загрузки двигателя.

Аналогичным образом происходит увеличение давления в основной магистрали во время движения автомобиля задним ходом. При включении передачи заднего хода давление, поступающее в гидропривод фрикционного элемента управления этой передачи, по специальному каналу подводится в кольцевую канавку клапана повышения давления (рис.6-34б). Здесь за счет разности диаметров левого и правого торцов клапана повышения давления, создается сила давления, направленная в сторону торца, имеющего больший диаметр. Таким образом, в этом случае силе давления, действующей на левый торец клапана регулятора давления, необходимо преодолевать сопротивление деформации пружины и силы давления, возникающей в кольцевой канавке клапана повышения давления. В результате давление в основной магистрали также должно повыситься.

Электрический способ регулирования давления

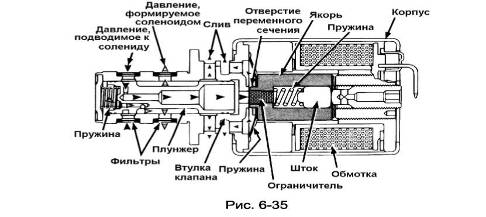

В настоящее время нашел широкое применение электрический способ регулирования давления в основной магистрали, который позволяет делать это гораздо точнее, учитывая при этом более широкий спектр параметров состояния автомобиля. При таком способе в формировании одной из сил, действующих на клапан регулятора давления, используется управляемый электронным блоком соленоид, устройство которого показано на рисунке 6-35.

Электронные блок получает информацию от многочисленных датчиков, измеряющих различные параметры состояния, как трансмиссии, так и всего автомобиля в целом. Анализ этих данных позволяет компьютеру определить наиболее оптимальное для данного момента времени давление в основной магистрали.
