Механический привод управления клапаном-дросселем

Инфо » Гидравлические системы АКПП » Механический привод управления клапаном-дросселем

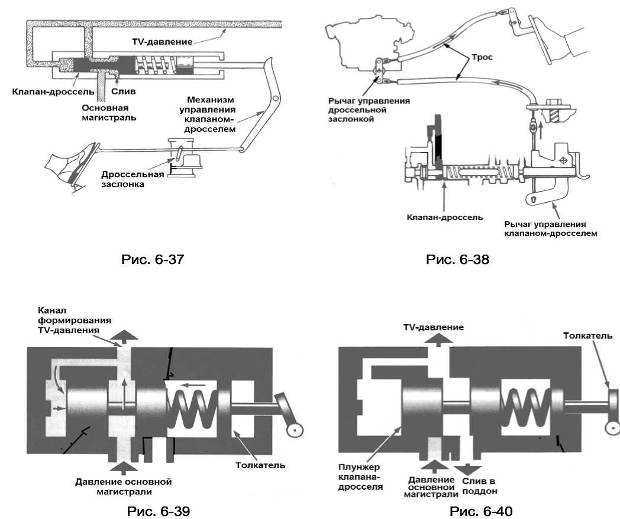

Механическую связь дросселя с клапаном-дросселем можно осуществить двумя способами: с помощью рычагов и тяг (рис.6-37) и с помощью троса (рис.6-38).

Устройство клапана-дросселя с механическим приводом управления весьма похоже на устройство регулятора давления. Он также состоит из клапана и пружины, которая упирается в один из торцов клапана (рис.6-39). В корпусе клапана имеется внутренний канал, который позволяет подводить формируемое давление к другому торцу клапана. К клапану-дросселю подводится давление основной магистрали, из которого и формируется TV-давление.

В начальный момент плунжер клапана-дросселя под воздействием пружины находится в крайнем левом положении (рис.6-39). При этом отверстие, соединяющее клапан с основной магистралью, полностью открыто и ATF под давлением поступает в канал формирования TV-давления и под левый торец клапана-дросселя. При определенном давлении, определяемом жёсткостью и величиной предварительной деформации пружины, сила давления на левый торец клапана превысит усилие пружины, и он начнет перемещаться вправо. При этом поясок клапана перекроет отверстие основной магистрали и откроет сливное отверстие (рис.6-40). TV-давление начнет падать, и клапан под действием пружины вновь переместится влево, перекрывая при этом сливную и открывая основную магистраль. Давление в канале формирования TV-давления вновь начнет возрастать.

При таком варианте управления клапан-дроссель практически ничем не отличается от обычного регулятора давления. Отличительной особенностью его работы является то обстоятельство, что с помощью толкателя можно изменять величину предварительной деформации пружины. Толкатель с помощью механического привода жёстко соединен с педалью управления дроссельной заслонкой (рис.6-37 и 6-38), и его положение зависит от положения педали. При полностью отпущенной педали толкатель под действием все той же пружины занимает крайнее правое положение (рис.6-40). В этом случае пружина имеет минимальную величину предварительной деформации, поэтому в канале формирования TV-давления достаточно небольшого давления, чтобы переместить клапана-дроссель вправо. При нажатии на педаль управления дроссельной заслонкой перемещение педали с помощью механического привода передается толкателю. Он перемещается влево, увеличивая тем самым величину предварительной деформации пружины. Теперь для того, чтобы переместить клапана-дроссель вправо потребуется повышение TV-давления. Причем, чем больше перемещение педали управления дроссельной заслонкой, тем больше должно быть давление на выходе из клапана-дросселя. Так происходит формирование давления пропорционального степени открытия дроссельной заслонки. Причем, чем больше угол открытия дроссельной заслонки, тем выше TV-давление, и наоборот.
