Управление клапаном дросселем с помощью модулятора

Инфо » Гидравлические системы АКПП » Управление клапаном дросселем с помощью модулятора

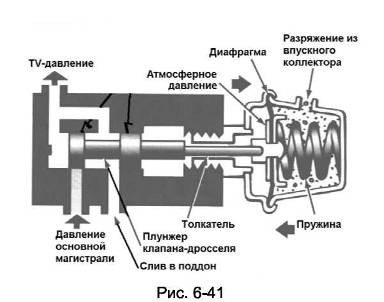

Во многих АКПП с чисто гидравлической системой управления для управления клапаном-дросселем используется модулятор. Модулятор представляет собой камеру, разделенную с помощью металлической или резиновой диафрагмы на две части (рис.6-41).

Левая часть камеры соединена с атмосферой, правая с помощью шланга с впускным коллектором двигателя. Пружина, которая в случае механического привода непосредственно действовала на клапан дросселя, размещена в этом случае в камере модулятора, соединенной с впускным коллектором двигателя. Клапан-дроссель соединен с диафрагмой модулятора с помощью толкателя.

Таким образом, слева на диафрагму модулятора действует сила атмосферного давления и сила TV-давления, которая создается на левом торце клапана-дросселя и передается на диафрагму с помощью толкателя. С права на диафрагму действует сила пружины и сила, создаваемая давлением во впускном коллекторе двигателя.

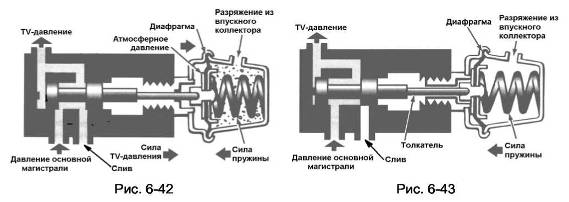

При работе двигателя на холостых оборотах разрежение во впускном коллекторе из-за, практически, полного перекрытия дроссельной заслонкой впускного отверстия, имеет максимальную величину (иными словами давление во впускном коллекторе намного меньше атмосферного давления). Поэтому сила атмосферного давления, действующая на диафрагму значительно больше силы давления во впускном коллекторе. Это приводит к тому, что пружина под действием силы давления сжимается и диафрагма перемещает толкатель и клапан-дроссель вправо (рис.6-42).

При таком положении клапана достаточно небольшого TV-давления, чтобы один поясок клапана перекрыл отверстие основной магистрали, а второй открыл отверстие сливной магистрали. Результатом этого является низкое значение TV-давления.

В случае открытия дроссельной заслонки разряжение во впускном коллекторе двигателя начинает уменьшаться (т.е. давление во впускном коллекторе возрастает) Поэтому сила давления, действующая на диафрагму модулятора, увеличивается и начинает частично уравновешивать силу атмосферного давления, действующую в противоположную сторону диафрагмы. В результате диафрагма вместе с толкателем перемещается влево, что приводит к такому же перемещению клапана-дросселя (рис.6-43). В этом случае для того, чтобы сместить клапан вправо, требуется уже более высокое TV-давление.

Таким образом, чем больше открыта дроссельная заслонка, тем меньше степень разряжения во впускном коллекторе и тем выше TV-давление.
