Скоростной регулятор шарикового типа с приводом от ведомого вала АКПП
Страница 1

Инфо » Гидравлические системы АКПП » Скоростной регулятор шарикового типа с приводом от ведомого вала АКПП

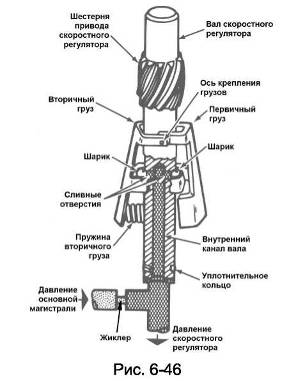

Скоростной регулятор шарикового типа состоит из полого вала, который приводится во вращение с помощью зубчатого зацепления ведомым валом АКПП, двух шариков, установленных в отверстиях вала, одной пружины и двух грузов различной массы, шарнирно закрепленных на валу (рис.6-46). К валу через жиклёр подводится давление основной магистрали, из которого во внутреннем канале вала формируется давление скоростного регулятора. Величина давления скоростного регулятора определяется величиной утечек через отверстия, в которых установлены шарики. Каждый из двух грузов имеет специальной формы захваты, с помощью которых они удерживают противоположно расположенный им шарики (рис.6-46).

При неподвижном автомобиле скоростной регулятор не вращается, поэтому грузы не оказывают ни какого воздействия на шарики, и вся жидкость, подводимая к валу из основной магистрали, сливается через незакрытые шариками отверстия в поддон. Давление скоростного регулятора равно нулю.

В случае движения с небольшой скоростью центробежная сила, действующая на вторичный (легкий) груз мала, и пружина не позволяет прижать его к седлу отверстия. В это время регулировка давления скоростного регулятора осуществляется только за счет первичного (более тяжелого) груза, который прижимает свой шарик к седлу с силой пропорциональной квадрату скорости движения автомобиля. При определенной скорости движения первичный груз полностью прижимает шарик к седлу отверстия, и утечки ATF через него уже не происходит. При этом центробежная сила, возникающая во вторичном грузе, достигает величины, способной преодолеть силу сопротивления пружины, и специальный захват этого груза начинает прижимать второй шарик к седлуотверстия вала. Теперь одно из двух отверстий вала полностью закрыто, и формирование давления скоростного регулятора осуществляется только за счет второго шарика. При высокой скорости движения автомобиля вторичный груз также полностью прижимает свой шарик к седлу отверстия, и давление скоростного регулятора становится равным давлению основной магистрали.

Давление подпитки гидротрансформатора

Часть ATF после регулятора давления поступает в основную магистраль, а другая его часть используется в системе подпитки гидротрансформатора. Для предотвращения в гидротрансформаторе кавитационных явлений желательно, чтобы жидкость в нем находилась под небольшим давлением. Поскольку давление основной магистрали для этой цели слишком велико, то давление подпитки гидротрансформатора чаще всего формируется дополнительным регулятором давления.

Давление управления блокировочной муфтой гидротрансформатора

Все современные трансмиссии имеют в своем составе только блокирующиеся гидротрансформаторы. Как правило, для блокировки гидротрансформатора используется фрикционная муфта, которая, как уже было показано, обеспечивает прямую механическую связь двигателя с коробкой передач. Это позволяет устранить скольжение в гидротрансформаторе и улучшить топливную экономичность автомобиля.

Включение блокировочной муфты гидротрансформатора возможно только при выполнении следующих условий:

• охлаждающая жидкость двигателя имеет рабочую температуру;

• скорость автомобиля достаточно высока, что позволяет ему двигаться без переключения передач;

• педаль тормоза не нажата;

• в коробке передач не происходит переключение передачи.При выполнении перечисленных требований гидросистема обеспечивает подвод давления к поршню муфты гидротрансформатора, результатом чего является жёсткое соединение вала турбинного колеса с коленчатым валом двигателя.
