В современных модификациях автоматических коробок передач используется не простое управление блокировочной муфтой гидротрансформатора, которое основано на принципе «Вкл»-«Выкл», а осуществляется управление процессом скольжения блокировочной муфты. При таком управлении муфтой достигается плавность ее включения. Естественно, что подобный способ управления блокировочной муфтой гидротрансформатора возможен только лишь в случае использования на автомобиле электронного блока управления.

Давление в системе охлаждения

Даже во время штатной работы трансмиссии с автоматической коробкой передач выделяется большое количество тепла, что приводит к необходимости охлаждения ATF, используемой в трансмиссии. В результате перегрева, трансмиссионная жидкость быстро теряет свои свойства, необходимые для нормальной работы трансмиссии. В результате снижается ресурс коробки передач и гидротрансформатора. Для охлаждения ATF постоянно пропускается через радиатор, куда она поступает из гидротрансформатора, поскольку именно в гидротрансформаторе выделяется большая часть тепла.

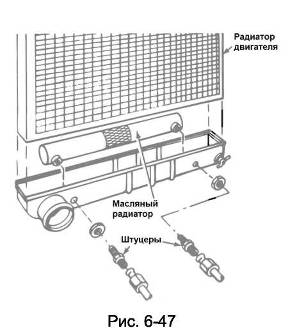

Для охлаждения ATF используются два типа радиаторов: внутренний или внешний. На многих современных автомобилях используются внутренний тип радиатора. В этом случае он расположен внутри радиатора охлаждающей жидкости двигателя (рис.6-47). Горячая жидкость поступает в радиатор, где отдает тепло, охлаждающей жидкости двигателя, которая, в свою очередь, охлаждается воздушным потоком.

Внешний тип радиатора располагается отдельно от радиатора охлаждающей жидкости двигателя и отдает тепло непосредственно воздушному потоку.

После охлаждения, как правило, ATF направляется в систему смазки АКПП.

Давление в системе смазки АКПП

В автоматических коробках передач используется принудительный способ смазки трущихся поверхностей. Трансмиссионная жидкость непрерывно под давлением через специальную систему каналов и отверстий подается к зубчатым зацеплением, подшипникам, фрикционным элементам управления и всем остальным трущимся деталям коробки передач. В большинстве АКПП жидкость поступает в систему смазки после прохождения через радиатор, в котором она предварительно охладилась.
