Расчет поршневой и шатунной группы
Страница 2

Описание: D:\мое\учеба\жека\романова\нужно 2.png

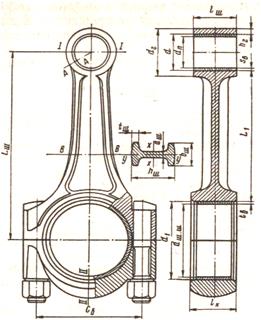

Рисунок 4 — Расчетная схема шатунной группы

Таблица 6 — Конструктивные размеры шатуна

Наименование

Формула

Значения, мм

1

2

3

Внутренний диаметр поршневой головки без втулки, d

d=1,2dп

22,5

Наружный диаметр головки, dr

dr=1,5dп

28

Длина поршневой головки шатуна, lш

lш=0,4D

30

Минимальная радиальная толщина стенки головки, hr

hr=0,2dп

3,75

Радиальная толщина стенки втулки, sв

Sв=0,08dп

1,5

Диаметр шатунной шейки, dшш

dшш=0,65D

48,75

Толщина стенки тонкостенного вкладыша, tв

tв=0,04dшш

1,95

Толщина стенки толстостенного вкладыша, tв

tв=0,1dшш

4,9

Расстояние между шатунными болтами, сб

сб=1,5dшш

73,125

Длина кривошипной головки, lк

lк=0,7dшш

34,125

hш.мин

hш.мин =0,52dr

14,56

hш

hм=1,3 hш.мин

19

bш

bш=0,55 lш

16,5

аш≈tш

аш=3

3
