Расчёт потребности в сжатом воздухе
Страница 2

мм/с.

Расчётная длина отстойника , м:

; (63)

м.

Длину отстойника принимаем равную 1,2 м.

В качестве очистной установки, исходя из расчётной производительности очистных сооружений 0,73 м3/ч, выбираем систему РОСА-5.

Таблица 14 ─Характеристики установки очистки воды РОСА-2

Характеристика

Значение

Очистная производительность (л/ч)

2000

Сетевое напряжение

220

Потребляемая мощность (кВт)

1,5

Масса, кг

60

Размеры (длина х ширина х высота), мм

1400х800х1100

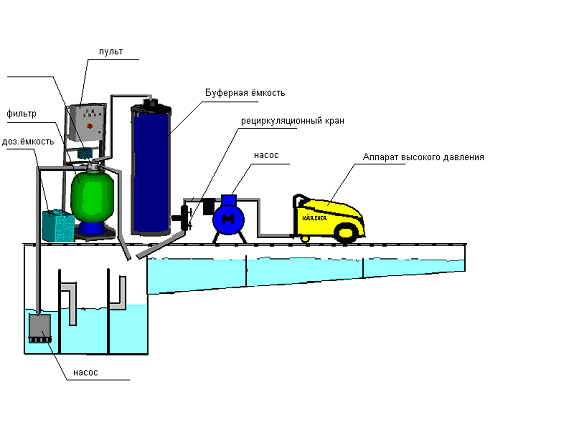

Рисунок 5 – Процесс очистки
