Механическая централизация - это рычажная система с гибкими тягами, прокладываемыми с поста управления к стрелкам и семафорам (рис.1.1). Гибкие тяги изготавливаются из стальной проволоки диаметром 5 мм и поддерживаются роликами на опорах, а в изгибах трассы на линии делаются вставки из стального канатика.

Передача усилия по линии гибких тяг возможна только при ее натяжении, что достигается с помощью грузов компенсатора 2. Чтобы перевод рычага 1 не приводил к подъему одного груза и опусканию другого, компенсатор 2 дополняется стопорным механизмом в виде зубчатой рейки и зажимным устройством, соединенным с обоими грузовыми рычагами. При изменении температуры среды обе тяги одинаково удлиняются или укорачиваются, и грузы перемещаются одновременно, чему зубчатая рейка не препятствует. Во время перевода стрелки натяжение в тягах различно, поэтому один из зажимов стопорного механизма входит в соприкосновение с зубьями рейки и препятствует дальнейшему подъему груза. Все прикладываемое усилие затрачивается на перемещение тяг.

Распорядительный аппарат (рис.1.2, а) имеет станину 1, ящик механических зависимостей между маршрутами 2 и блок-аппарат 3. В последнем устанавливаются блок-механизмы и индуктор, а на передней стенке - звонки, кнопки, электрические замычки постоянного и переменного тока. На соответствующих осях ящиков зависимости закрепляются маршрутные и сигнальные трехпозиционные рукоятки. В нормальном состоянии маршрутные блок-механизмы отблокированы, сигнальные блок-механизмы заблокированы, поэтому маршрутные рукоятки свободны и могут поворачиваться для задания маршрутов, сигнальные рукоятки замкнуты. Расположенный на посту управления или в отдельно стоящем в горловине станции здании исполнительный аппарат (рис.1.2, б) имеет рычажную станину 1, ящик зависимости 2 и блок-аппарат 3. На рычажной станине устанавливаются стрелочные и сигнальные рычаги. Блок-аппарат имеет маршрутные и сигнальные блок-механизмы, блокировочный индуктор и вызывные приборы. Маршрутные и сигнальные рукоятки исполнительных аппаратов двухпозиционные и нормально замкнуты.

При задании маршрута дежурный по станции переводит маршрутную рукоятку распределительного аппарата и заблокировывает маршрутный блок-механизм. При этом маршрутная рукоятка запирается, маршрутно-затворный блок-механизм МЗ (рис.1.3) исполнительного аппарата отблокировывается, его стержень поднимается наверх и освобождает маршрутную рукоятку.

Сигналист исполнительного поста устанавливает в соответствующее положение стрелки, оборудованные приводами-замыкателями, переводит маршрутную рукоятку М, чем замыкает стрелочные рычаги 1 и заблокировывает маршрутный блок-механизм. При этом маршрутная рукоятка запирается в переведенном положении и соответственно замыкает рычаги стрелок, входящих в установленный маршрут. Рукоятки враждебных маршрутов запираются замычками, аналогичными МКУ Наталевича.

На распорядительном посту отблокировывается сигнальный блок-механизм, его стержень освобождает сигнальную рукоятку. Дежурный по станции дает распоряжение об открытии семафора, для чего переводит сигнальную рукоятку и заблокировывает сигнальный блок-механизм. При этом сигнально-затворный блок-механизм СЗ на исполнительном посту отблокировывается. При заблокировывании сигнального блок-механизма на распорядительном посту его стержень замыкает сигнальную рукоятку в переведенном положении. На исполнительном аппарате (см. рис.1.3) поднявшийся при отблокировывании сигнально-затворного блок-механизма ригельный стержень освобождает сигнальную рукоятку С. Сигналист переводит последнюю и сигнальную линейки, чем отмыкается сигнальная ось.

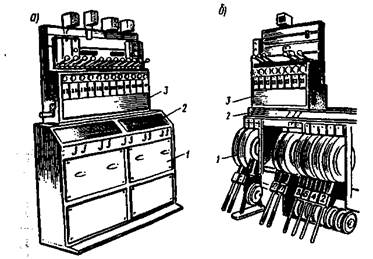

Рис.2. Распорядительный и исполнительный аппараты

Рис.3. Схема взаимозамыканий на исполнительном посту

Под действием спиральной пружины сигнальная ось поворачивается против часовой стрелки, а замыкающий стержень выходит из выреза на сигнальном рычаге 2 и позволяет открыть семафор.

Дальность управления стрелками при механической централизации 500, а семафорами - 1500 м. Поэтому в зависимости от размеров станции управление стрелками и сигналами может быть сосредоточено на нескольких постах.

Недостатком механической централизации является наличие гибких тяг, прокладываемых по территории станции, а также механических зависимостей. Поэтому в дальнейшем стали применять электрические централизации стрелок и сигналов (ЭЦ).
