Усилия в уровне верха стоек №1 и №2 () и () обычно определяют в предположении разрезности насадки над стойками. Линии влияния усилий () и (), построенные исходя из такого предположения, приведены на рисунке

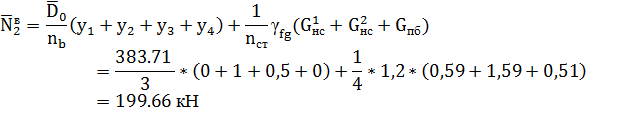

где , - сосредоточенное давление, передаваемое с каждого бруса на насадку; – количество составных брусьев в одном пакете; – ординаты соответствующей определяемому усилию линии влияния под осями брусьев пакета; – коэффициент надежности по нагрузке к весу деревянных конструкций ; - веснасадки, опирающейся на прокладные брусья; – вес насадки, опирающейся на стойки; – вес прокладного бруса.

Вертикальные усилия в стойках в уровне сопряжения их с нижними насадками и можно получить, увеличив соответствующие усилия в уровне верха стоек на расчетное воздействие, приходящееся на стойку от собственного веса стоек и веса поперечных и продольных связей опоры , считая, что последние поровну распределяются между стойками опоры:

где , - сосредоточенное давление, передаваемое с каждого бруса на насадку; – количество составных брусьев в одном пакете; – ординаты соответствующей определяемому усилию линии влияния под осями брусьев пакета; – коэффициент надежности по нагрузке к весу деревянных конструкций ; – вес стоек; – вес стоек.
