Автобетоносмесители на базе автомобиля МАЗ
Страница 1

Инфо » Принцип работы автобетоносмесителей » Автобетоносмесители на базе автомобиля МАЗ

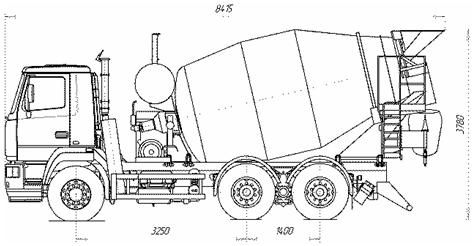

Рисунок 9 - Автобетоносмеситель 8DA на шасси МАЗ 650105 (с приводом от автономного двигателя)

Характеристика

Ед. изм.

Значение

Максимальный объем перевозимой бетонной смеси

м3

8

Максимальная масса перевозимой бетонной смеси (с полным баком для воды)

кг

17400

Масса снаряженного АБС , в том числе:

кг

15000

-нагрузка на переднюю ось (оси)

кг

6015

-нагрузка на заднюю ось (тележку)

кг

8985

Полная масса АБС, в том числе:

кг

33500

-нагрузка на переднюю ось (оси)

кг

7500

-нагрузка на заднюю ось (тележку)

кг

26000

Емкость бака для воды

л

850

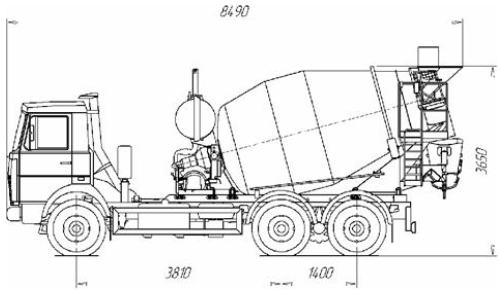

Рисунок 10 - Автобетоносмеситель 6DA на шасси МАЗ 630303(305) (с приводом от автономного двигателя)

Характеристика

Ед. изм.

Значение

Максимальный объем перевозимой бетонной смеси

м3

6

Максимальная масса перевозимой бетонной смеси (с полным баком для воды)

кг

10310

Масса снаряженного АБС

кг

13390

Полная масса АБС, в том числе:

кг

24700

-нагрузка на переднюю ось (оси)

кг

6700

-нагрузка на заднюю ось (тележку)

кг

18000

Емкость бака для воды

л

850

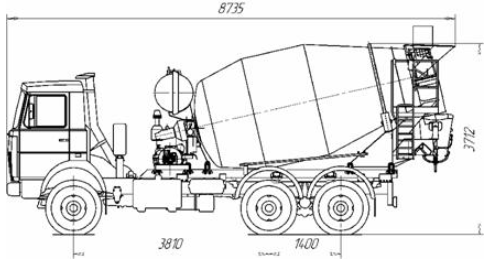

Рисунок 11 - Автобетоносмеситель 7DA на шасси МАЗ 630303(305) (с приводом от автономного двигателя)

Характеристика

Ед. изм.

Значение

Максимальный объем перевозимой бетонной смеси

м3

7

Максимальная масса перевозимой бетонной смеси (с полным баком для воды)

кг

9700

Масса снаряженного АБС

кг

13850

Полная масса АБС, в том числе:

кг

24700

-нагрузка на переднюю ось (оси)

кг

6700

-нагрузка на заднюю ось (тележку)

кг

18000

Емкость бака для воды

л

1000
