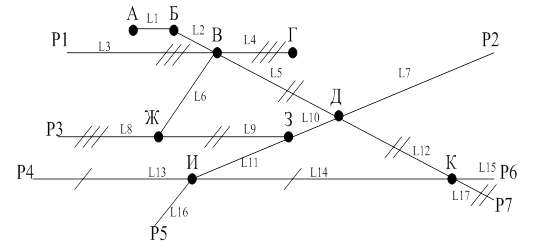

Рисунок 1 – Схематический план дистанции сигнализации
и связи (вариант11)

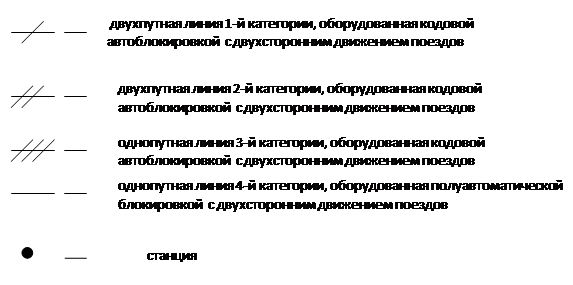

На рисунке 1 приняты следующие условные обозначения:
Масштаб рисунка: 1см = 10 км.
Количество стрелок (nстр) на станциях принять численно
равным кратчайшему расстоянию между соседними станциями, выраженному в
километрах.
Количество рельсовых цепей (nрц) принять равным 1,5 nстр.
Количество путей на станции (nп) принять равным 0,4 nстр.
Средняя длина главных путей – 0,1nстр., км
Перегоны 1-й и 2-й категорий оборудованы устройствами
диспетчерского контроля (ЧДК) и системами автоматического управления тормозами
(САУТ).
На станциях применяются системы электрической
централизации (ЭЦ) и контрольно-габаритные устройства (КГУ).
