Гидравлический «рычаг»

Инфо » Гидравлические системы АКПП » Гидравлический «рычаг»

В начале 17-го века французский ученый Паскаль открыл закон гидравлического рычага. Проведя лабораторные исследования, он выяснил, что сила и движение могут передаваться посредством сжатой жидкости. Дальнейшие исследования Паскаля с использованием грузов и поршней различной площади показали, что гидравлические системы можно использовать в качестве усилителей, а соотношения между силами и перемещениями в гидравлической системе подобны соотношениям сил и перемещений в рычажной механической системе.

Закон Паскаля гласит:

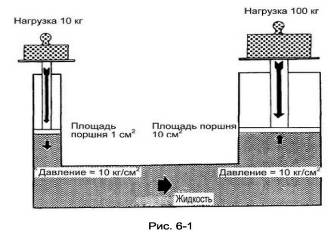

"Давление на поверхности жидкости, вызванное внешними силами, передается жидкостью одинаково во всех направлениях". В правом цилиндре (рис. 6-1) создается давление пропорциональное площади поршня и приложенному усилию. Если к поршню приложено усилие 100 кг, а его площадь -10 см2, то созданное давление будет равно 100 кг/10 см2=10 кг/см2. Вне зависимости от формы и размеров системы давление жидкости распределяется равномерно. Другими словами, давление жидкости одинаково во всех точках.

Естественно, если жидкость не сжимать, то давление создаваться не будет. К этому могут привести, например, утечки через уплотнения поршня. Поэтому уплотнение поршня играет важную роль в обеспечении нормальной работы гидравлической системы.

Необходимо отметить, что, создав давление 10 кг/см2, можно перемещать груз массой 100 кг, прикладывая к другому поршню (меньшего диаметра) усилие всего 10 кг. Приведенный закон очень важен, так как он используется при управлении фрикционными муфтами и тормозами.
