Клапаны переключения

Инфо » Гидравлические системы АКПП » Клапаны переключения

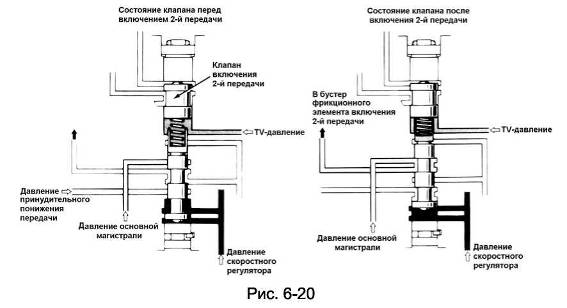

Клапаны переключения предназначены для управления переключением передач (рис.6-20).

В чисто гидравлических системах управления моменты переключения определяются соотношением TV-давления и давления скоростного регулятора. Поэтому к одному торцу клапана подводится давление клапана-дросселя, а к другому давление скоростного регулятора (рис.6-20). В зависимости от соотношения этих давлений клапан может занимать крайнее нижнее положение (передача выключена) или крайнее верхнее положение (передача включена). С помощью пружины, действующей на торец клапана со стороны подвода TV-давления, можно осуществлять корректировку моментов включения и выключения передачи. Кроме того, пружина при отсутствии в гидросистеме давления удерживает клапан переключения в положении, соответствующему выключению передачи.

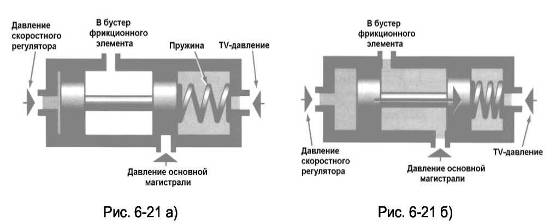

Рассмотрим принцип работы клапана переключения несколько подробнее. В начальный момент суммарная сила упругости пружины и давления клапана-дросселя, действующая на правый торец клапана, больше силы давления скоростного регулятора, которая приложена к левому торцу клапана (рис.6-21а). Это обстоятельство определяет крайнее левое положение клапана. При этом клапан своим правым пояском перекрывает отверстие подвода давления основной магистрали и не позволяет, таким образом, жидкости пройти через клапан и попасть в гидропривод фрикционного элемента управления АКПП.

Как только сила давления скоростного регулятора, в результате роста скорости автомобиля, станет больше суммарной силы пружины и силы давления клапана-дросселя, так сразу же клапан переместится в крайнее правое положение (рис.6-21 б). При этом основная магистраль через клапан переключения соединяется с магистралью подвода давления в бустер фрикционного элемента управления, в результате чего начнется процесс переключения передачи.
