Уровень механизации (У) определяется процентом механизированного труда в общих трудозатратах:

У=100Тм/То, (3.1)

где Тм –трудоёмкость механизированных операций процесса из применяемой технологической документации, чел∙мин;

То –общая трудоёмкость всех операций.

Уровень механизации равен:

У=100∙5,851/9,917=59%.

Степень механизации (С) определяется процентом замещения рабочих функций человека применяемым оборудованием в сравнении с полностью автоматизированным технологическим процессом согласно [4, c.65]:

С=100∙М/(Ч∙Н), (3.2)

М=Z1∙M1+ Z2∙M2+ Z3∙M3+ Z3,5∙M3,5+ Z4∙M4, (3.3)

где Ч –максимальная звенность для АТП;

Н –общее число операций;

Z1…Z4 –звенность применяемого оборудования, равная соответственно 1…4;

М1…М4 –число механизированных операций с применением оборудования со звенностью Z1…Z4.

Степень механизации С равна:

С=100∙8/(4∙10)=20%.

Согласно рекомендациям [3] принимаем наименование механизированных операций и трудоёмкости ремонта. Для удобства результаты вычислений заносим в таблицу 3. Согласно рекомендациям [4] принимаем следующее оборудование для слесарно-механического участка:

-верстак 850´1350, S=1,15 м2 – 1 шт.;

-стеллаж для деталей 2000´500 мм, S=1 м2 - 1 шт;

-ванна моечная 600´800 мм , S=0,48 м2;

-станок настольно-сверлильный 600´830 мм, S=0,5 м2;

-станок 1К62 2812´1181 мм, S=3,32 м2;

-шкаф для инструментальщиков 455´555 мм, S=0,25 м2 –1 шт.;

Суммарная площадь оборудования равна:

fоб=1,15+1+0,25+0,48+0,5+3,32=6,7 м2.

Площадь слесарно-механического участка согласно формуле (2.18) равна:

Fсл-мех=6,7∙3=20,1 м2; (F’сл-мех=18 м2, п. 2.2.2.).

Ступица 1 переднего колеса вращается на двух радиально-упорных конических роликовых подшип­никах 24 и 25, установленных на цапфе кронштейна 23 поворотного кулака 4. Наружные кольца подшипников запрессованы в ступицу, а внутренние ставят­ся на цапфу с небольшим зазором. Сделано это для то­го, чтобы кольца постепенно проворачивались и не ра­ботали одной стороной, а также для того, чтобы мож­но было обеспечить нормальную затяжку подшип­ников при регулировке. Туго посаженные кольца ра­ботают одной стороной и быстрее выходят из строя, поэтому не допускается стопорить кольца на цапфе.

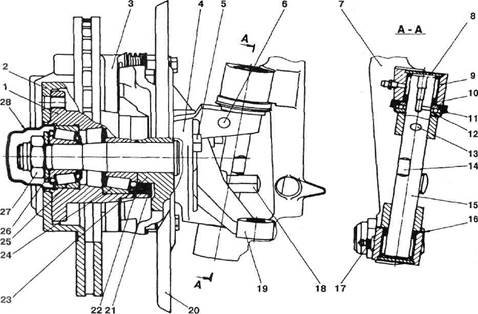

Рис. 339. Поворотный кулак со стойкой, кронштейном и ступицей: 1 - ступица; 2 - дискыпормоза; 3 - скоба тормоза; 4 - поворотный кулак; 5 - болт; 6 - стопорный штифт; 7 - стойка; 8 - заглуш 9 - игольчатый подшипник; 10 - резиновые уплотпительные кольца; 11 - уплотнитель упорного подшипника; 12 - упорный шариком подшипник; 13 - лыска под штифт; 14 - лыска под ключ; 15 - шкворень; 16 - регулировочные прокладки; 17 - прессмасленка; 18 ■ ограш чител ь поворота; 19 - поворотный рычаг; 20 - щит тормоза; 21 - манжета; 22 - упорная шайба; 23 - кронштейн с цапфой; 24 - внутри иий роликовый подшипник; 25 - наружный роликовый подшипник; 26 - упорная шайба; 27 - гайка; 28 - колпак ступицы

Амортизаторы установлены внутри пружин подвески. В нижний конец амортизатора запрессо­ван резиновый шарнир, ось которого прикреплена двумя болтами к опорной чашке пружины. Верх­ний конец штока амортизатора крепится через ре­зиновые подушки к верхней штампованной головке поперечины № 2, на которой закреплена ось верх­них рычагов. Амортизаторы снимаются с автомоби­ля без нарушения углов установки передних колес.
