Установка для промывки масляных каналов, модель ОМ-3600

Установка (рисунок 2.1) предназначена для очистки масляных каналов блоков цилиндров и коленчатых валов автомобиле ГАЗ-53 и ЗИЛ-130.

Представляет собой моечную камеру, состоящей из основания 6, откидной крышки 1 и бортовых отсосов 8. Основание выполнено в виде бака, дно которого имеет уклон в сторону щелевого канала 4 для слива моющего раствора в ванну 3. К основанию камеры крепятся рольганги, на которые устанавливается промываемые блоки. Коленчатые валы устанавливаются в седла приспособления.

Крышка камеры открываются с помощью ручек 9.

Для облегчения открытия крышки на ней могут устанавливаться противовесы. Каркас крышки сварен из труб с отверстиями, которые выполняют роль душевого устройства для наружной мойки блоков цилиндров и коленчатых валов. После обмыва деталей раствор возвращается в ванну через щелевой канал 4 и фильтр. В нижней части ванны имеется воздушное барботирующее устройство. Моющий раствор подается насосом 7 через систему трубопроводов в масляных каналах.

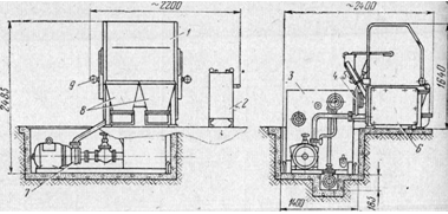

Рисунок 2.1 – Установка для промывки масляных каналов, модель ОМ-3600.
