Стенд предназначен для промывки масляных каналов коленчатых валов двигателей ЗИЛ-130, а так же любых других коленчатых валов. Применение данного стенда обеспечивает высокое качество ремонта коленчатых валов, удовлетворяет потребности потребителей и окружающей среды, позволяет выдержать заданные нормативы трудоемкости работ. Промывка масляных каналов коленчатых валов увеличивает его ресурс, а соответственно ресурс самого двигателя, так как коленчатый вал является основной сборочной единицей двигателя.
Целью курсового проекта является комплексная модернизация стенда, путем внедрения в его конструкцию передвижной опоры и универсальной моющей насадки, что даст возможность выполнять промывку масляных каналов коленчатых валов всех двигателей
Установка для очистки масляных каналов , модель 107.
Установка предназначена для промывки масляных каналов коленчатых валов автомобилей ЗИЛ-130, (рисунок 1.1).
Основные функции изделия:
- очистка масляных каналов коленчатых валов от абразива и различных отложений.
Вспомогательные функции изделия:
- фильтрация моющей жидкости.
Данная установка используется после разборки двигателя, в процессе моечно-очистных работ деталей ДВС, приводящихся на агрегатном или моторном участке предприятия. Запрещается размещать установку вне помещения, должен обеспечиться подвод 3-х фазной электрической сети.
По каталожной классификации данная установка принадлежит к группе моечно-очистного оборудования. По функциям выполняемым оборудованием – оборудование для приведения объекта технического воздействия (ОТВ) из неисправного состояния в исправное. По характеру рабочих процессов протекающих внутри оборудования – гидравлическое. По характеру воздействия на ОТВ – воздействие давления.
Технические параметры:
Тип………………………………… стационарная, гидравлическая
Емкость ванны моющей жидкости, л……… 210
Моющая жидкость…………………. керосин, дизельное топливо
Рабочее давление, кгс/см2………………….. 10-12
Максимальное давление срабатывания
Перепускного клапана, кгс/см2…………….. 15
Насос…………………………………… НШ-46
Электродвигатель:
тип……………………………………. АО2-41-4
мощность, кВТ……………………..... 4
частота вращения вала, об/мин…….. 1440
Габаритные размеры, мм……………. 1310х916х1250
Масса, кг……………………………… 320

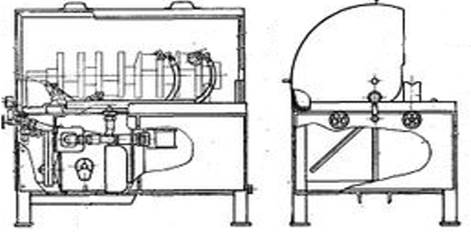

Рисунок 1.1 – Установка для промывки
масляных каналов, модель 107
- Характеристика объекта технического воздействия
- Установка для промывки масляных каналов, модель ОМ-3600
- Установка для промывки масляных каналов, модель 180
- Установка для очистки масляных каналов, модель 107
- Выбор вариантов изделия и его разработки
- Техническое обоснование изделия
- Функциональная схема изделия
- Кинематическая схема изделия
- Обоснование и расчет размеров изделия
- Расчет скорости движения жидкости в гидролиниях
- Расчет объема гидробака
- Расчет прочности шпонок на смятие и на срез
- Проработка комплектности конструкторских документов
