Техническое обоснование изделия

Разрабатываемая в упрощенном виде общая схема изделия графическом виде отображает состав изделия, месторасположение его составных частей и связи между ними.

Общая схема разрабатываемого изделия представлена на рисунке 2.4.

.

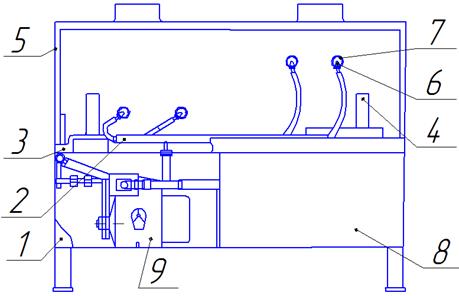

Рисунок 2.4 - Общая схема изделия 1- корпус; 2- корпус моющего устройства; 3- ванна; 4- передвижная опора; 5- перекидная крышка; 6- универсальная насадка; 7- хомут; 8- бак; 9- электродвигатель с 2-мя насосами

За прототип был принят стенд модели 107. Жестко закрепленная опора коленчатого вала была заменена на передвижную, стандартная насадка моющего устройства была заменена универсальной.

насадка коленчатый вал двигатель
