Обоснование и расчет размеров изделия

Исходя из технических характеристик прототипа модели 107, его габаритные размеры составляют: 1320х916х1250 мм.

При данных, сравнительно небольших габаритах, удобно разместить изделие на агрегатном, либо моторном участке АТП или СТО, даже если участок имеет небольшую площадь.

Высота обслуживающей зоны от поверхности пола чуть более одного метра, а значит удобна для работника и не вызывает сильного утомления или усталости.

Рабочий вылет рук составляет: 350 – 400 мм, что удобно, позволяет, не отходя от приспособления, оперировать всеми функциями на нем.

Масса установки составляет 1200 кг и взята из прототипа установки для очистки масляных каналов коленчатых валов ЗИЛ-130 модели 107.

Для проработки компоновки изделия, были выполнены следующие эскизы:

1. Эскиз стенда

2. Эскиз передвижной опоры;

3. Эскиз моющей насадки;

4. Эскиз швеллера.

Эскизы выполнены на листах формата А 4, и представлены в приложении В.

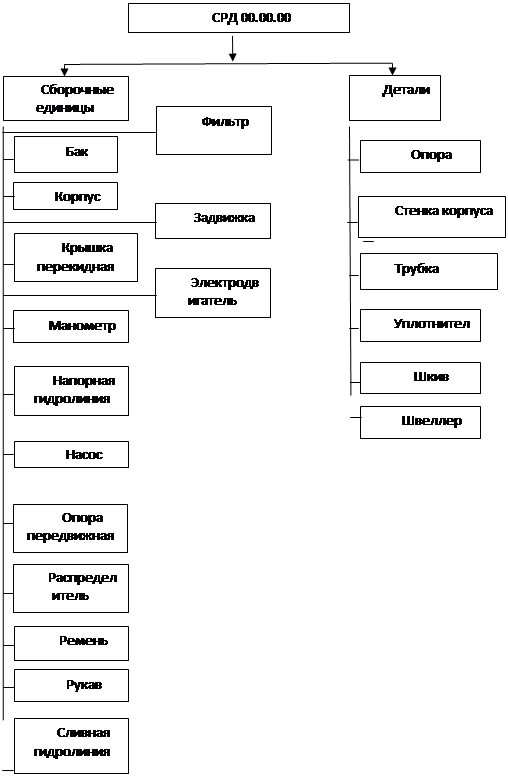

Структурная схема изделия имеет следующий вид представленный на рисунке 4.1

Рисунок 4.1 – Структурная схема изделия
