Расчетный интервал закрепления плетей

Δ tз =[Δ tу]+ [Δ tр] - [ ТА] ;

Δ tз = 40+82-96 = 26 °С;

Границы интерна на закрепления, т.е. самую низкую min tз наибольшую max tз, температуры

закрепления, определяют по формулам:

min tз = tmax max – [Δ tу] = 62-40=22°С ;

max tз = tmin min +[Δ tр]=-34+82=48°С;

При укладке плетей

длиной более 800 м нижняя граница интервала закрепления должна быть не менее чем на 8°С выше нижней границы, установленной для плетей обычной длины.

Диаграмма температурного режима плетей прилагается.

=26°С

=62°С

= -34°С

=48°С

=22°С

=40°С

=82°С

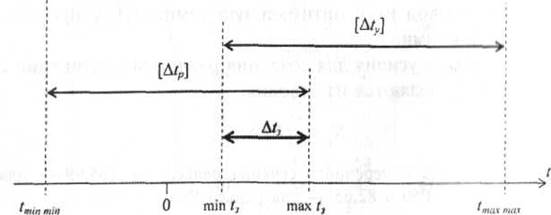

Рис. 2. Диаграмма температурного режима плетей
