Построение динамической характеристики
Страница 2

Инфо » Тяговый и динамический расчет автомобиля ВАЗ-21093 » Построение динамической характеристики

Таблица 3.4

Результаты расчетов коэффициента сопротивления дороги ψ

№ п/п

Va, км/ч

ψ

1

0

0,012

2

10

0,012

3

20

0,012

4

30

0,012

5

40

0,013

6

50

0,013

7

60

0,014

8

70

0,014

9

80

0,015

10

90

0,015

11

100

0,016

12

110

0,017

13

120

0,018

14

130

0,019

15

140

0,02

16

150

0,022

17

160

0,023

18

170

0,024

19

180

0,026

20

190

0,028

21

200

0,029

22

210

0,031

23

220

0,033

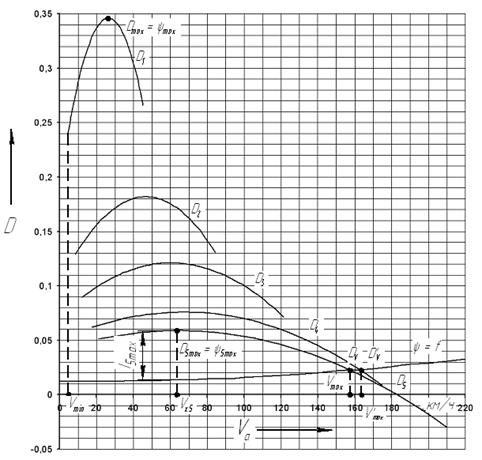

Рисунок 3.2 Динамическая характеристика автомобиля

Практическое использование динамической характеристики автомобиля

По динамической характеристике автомобиля определяем следующие показатели:

1. Максимальная скорость движения автомобиля на 5-й и 4-й передаче

Страницы: 1 2 3
