Особым видом вместимости является регистровая вместимость.

В соответствии с характером грузов и особенностью их размещения различают грузовместимость по сыпучему и штучному грузу. Основой для их определения является теоретическая грузовместимость Wт, представляющая собой объем грузовых помещений, ограниченный внутренними поверхностями палубы, бортов (наружного или внутреннего) и двойного дна (рис.8 а).

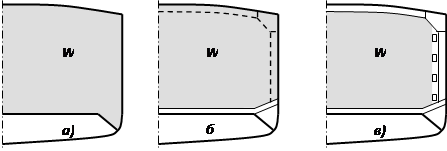

Рис. 8. Грузовместимость: а – теоретическая, б – по сыпучему грузу,

в – по штучному грузу

Грузовместимость по сыпучему грузу (или по зерну) Wс, равна теоретической за вычетом объема набора и различных конструкций в пределах грузовых помещений (пиллерсы, трапы, трубопроводы и т.п.). Кроме того, вычитают объемы льял и деревянного настила двойного дна – паёла (рис. 8 б). Тогда,

Wс = Wт – ΔWс,

где ΔWс – вычет, составляющий для твиндеков 2,0 – 3,5 % Wт, для трюмов 3,0 – 5,5 % Wт. Большие значения характерны для меньших по размерам помещениям. Если настил двойного дна горизонтален, то отпадает вычет на объем льял, равный 1,5 – 2,0 % Wт. В среднем для сухогрузов ΔWс = 2,0 – 3,0 % Wт.

При перевозке штучных грузов остаются незаполненными пространства между шпангоутами, бимсами, кницами и стойками переборок, поэтому вместимость по штучному грузу (или киповая) Wшт меньше вместимости по сыпучему грузу. Кроме этого необходимо учитывать объем занимаемый рыбинсами (рис. 8 в). На начальных этапах проектирования Wшт определяют путем введения вычетов к Wс,

Wшт = Wс – ΔWшт,

где средние значения ΔWшт для сухогрузов составляют 9,0 – 10,0 % Wс.

При определении грузовместимости рефрижераторных трюмов необходимо учитывать объем, занимаемый изоляцией и ее зашивкой, трубопроводами, змеевиками и т.п. Средние значения вычетов из теоретического объема рефрижераторных помещений составляет 25 – 35 % и зависит от размеров помещений, типа изоляции и системы охлаждения.

При определении полезной грузовместимости танков и цистерн судовых запасов Wж из теоретического объема делается вычет на телесность набора, наличие неудалимых остатков и недолив на температурное расширение жидкости.

Wж = Wт – ΔWж,

где ΔWж для грузовых танков составляют 5,0 – 6,0 % Wт, для цистерн судовых запасов 6,0 – 9,0 % Wт.

Для наиболее полного представления о величине (кубатуре) и распределении по судну всех компонентов его вместимости строят эпюру емкости судна. На оси абсцисс проставляются номера шпангоутов, а по оси ординат откладываются площади поперечных сечений корпуса при данной абсциссе, измеренной от основной плоскости до уровня настила двойного дна, палубы или платформы (рис. 9). Площадь, занимаемая помещением на эпюре численно равна объему этого помещения.

Эпюра емкости строится на основе строевой по шпангоутам. На ней отмечается положение поперечных переборок, палуб, платформ, выгородок, цистерн двойного дна и пр. Для судов, имеющих развитую систему цистерн двойного дна, их ординаты откладываются вниз от оси абсцисс.

Эпюры емкости крупных судов с большим количеством помещений дополняются продольным разрезом, планом палуб, поперечными сечениями и таблицами, в которых указывают положение, объем и координаты ЦТ данного помещения (табл. 4 и 5). Для удобства такие таблицы составляют отдельно для грузовых помещений и цистерн. Для прочих помещений (МО, кладовые, шахты, румпельное отделение и т.п.) такие таблицы не составляются.

Грузовые помещения таблица 4

Наименование

помещения

№№ шп.

Объем, м3

Координаты ЦТ, м

Wшт

х

у

z

Трюм № 1

Твиндек № 3

Баковый твиндек

16 – 42

121 – 133

16 – 42

528

1375

311

518

1350

305

413

1149

243

62,7

- 29,2

61,9

0

0

0

5,1

8,9

10,3

Страницы: 1 2 3 4
